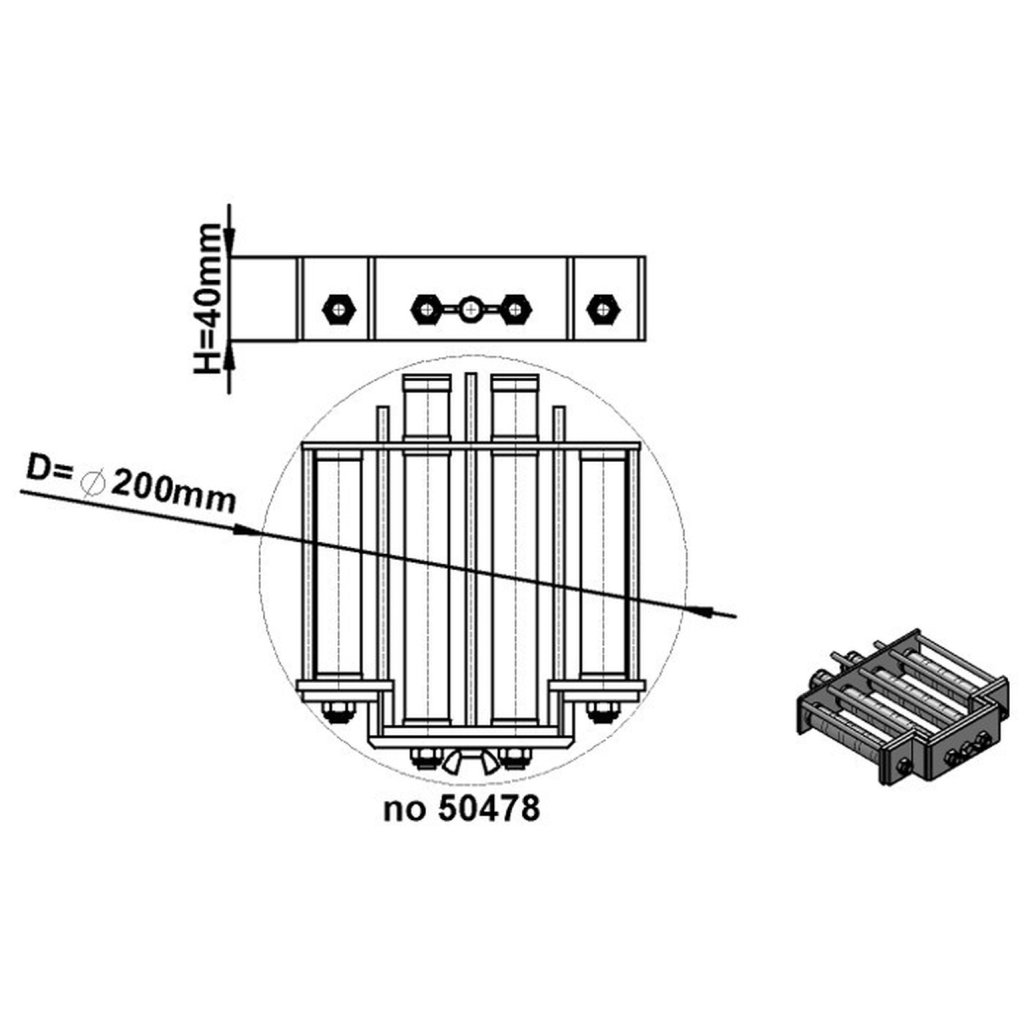

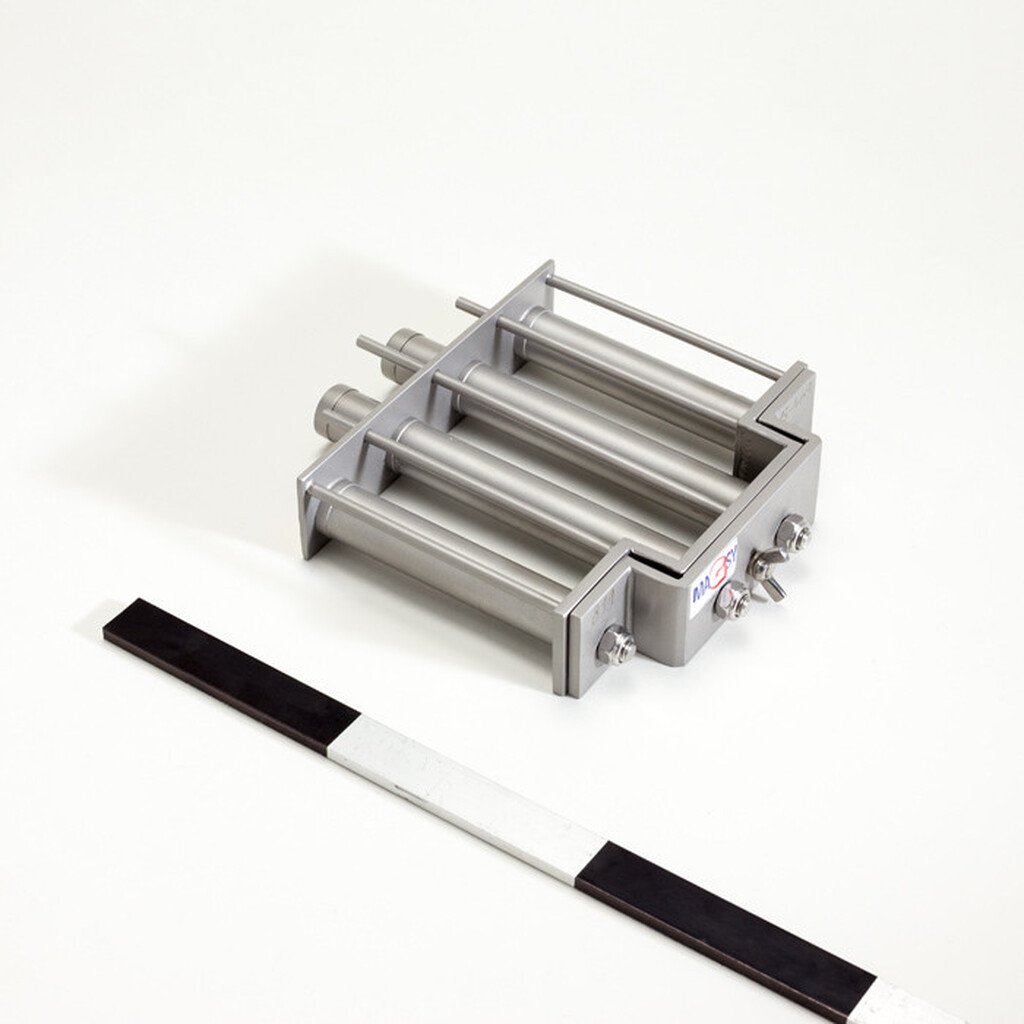

Magnet do násypky vstrekolisu (teplotná odolnosť do 80 °C) pr. 200 mm

Magnet do násypky (niekedy označovaný aj ako magnetický rošt) je určený výlučne na priemyselné použitie, zabezpečí dokonalé vyčistenie vašich suchých zmesí od feromagnetických nečistôt (pod feromagnetickými nečistotami rozumieme plne magnetické kovy, ako je železo, nikel, kobalt a zliatiny obsahujúce železo, nie paramagnetické, veľmi jemne magnetické materiály). Je určený na použitie do kruhových násypiek, aby dokonale kopíroval vstup do nadväzujúceho technologického zariadenia.

Pre správne fungovanie musí byť čistená zmes (materiál, ktorý sa sype na magnetický rošt):

·         homogénna,

·         suchá s dobrými sypnými vlastnosťami, aby nedochádzalo k jeho upchávaniu (preťaženiu), pozri nižšie.

Magnet do násypky (magnetický rošt) je vhodný len na použitie v nekontinuálnej prevádzke (počas jeho ručného čistenia musí byť zastavený tok čisteného materiálu). Inštaluje sa len do zvislých násypiek, trubice musia byť vodorovne (v prípade, že zvislá inštalácia nie je možná, nepoužívajte tento výrobok a kontaktujte nás, aby sme našli iný magnet do násypky alebo iný magnetický separátor, alebo potvrdili jeho vhodnosť na použitie), napr. v potravinárskom, chemickom, plastovom, poľnohospodárskom priemysle, pri spracovaní odpadu v priemysle stavebných materiálov, pozri zoznam vhodných materiálov nižšie.

Magnet do násypky sa používa ako predstupeň na ochranu technológie, aby sa kovové feromagnetické nečistoty nedostali do zariadení, ktoré by mohli poškodiť, ako sú napríklad nože mlynov, drtičov, trysky regranulačných a granulačných liniek, trysky vstrekolisov, lisovacie stolice, šrotovacie zariadenia, jemné sitá, keramické lisovacie stolice, lisy na sklo atď. Všade tam, kde sa pred technológiou zhromažďuje materiál v násypke. Môže sa použiť aj na prečistenie zmesi na najvyššiu možnú čistotu, kde sa rošt umiestni na konci výrobného procesu tesne pred balením, expedíciou, aby pri ďalších operáciách vo výrobnom závode (napríklad pri ručnom balení výrobkov cez pomocné násypky) už nedochádzalo ku kontaminácii kovovým feromagnetickým materiálom. V tomto prípade sa očakáva, že vyčistený materiál sa okamžite uzavrie do uzatvárateľných obalov alebo do iných uzatvárateľných nádob. Vďaka dokonale zostavenému magnetickému obvodu a presypovému labyrintu, ktorý vytvára rozhrňovacia kruhová oceľ, dosahuje vysoké zachytenie feromagnetických nečistôt (nižšie si podrobne prečítajte opis toho, aké feromagnetické kovové nečistoty môže tento magnetický rošt zachytiť).

Zrnitosť (frakcia, veľkosť) čisteného materiálu môže mať priemer maximálne 3 mm (3x3x3 mm), pravidelný tvar, materiál musí byť dobre sypký, suchý, nelepivý a bez hrudiek, aby sa zabránilo upchatiu (zablokovaniu) magnetického roštu materiálom. Musí mať nízky obsah vlhkosti a minimálnu priľnavosť medzi časticami a povrchom. Pri samovolnom sypaní nemá vlastnosti sa klenbovať (zhlukovať sa do jednotných celkov), samovoľne sa zadržovať, a tým zabraňovať voľnému toku cez magnet do násypky. Príkladom takýchto materiálov (ktoré dobre netečú) sú vlhké, mastné materiály, ale aj materiály, ktoré sú na prvý pohľad suché, zdanlivo vyzerajú ako dobre tečúce, ale ich prirodzenou vlastnosťou je, že sa dobre nesypú. Príkladom je hladká, veľmi jemne mletá múka alebo rôzne veľmi jemne mleté škroby. Materiály, ktoré odporúčame a ktoré sú podľa nášho odborného názoru a skúseností vhodné na presypávanie (čistenie) cez tento magnet do násypky (magnetický rošt), sú uvedené nižšie (upozorňujeme  na vyššie uvedenú maximálnu prípustnú veľkosť frakcie/zrnitosti). Ak materiál, z ktorého požadujete oddeliť kovové feromagnetické nečistoty (materiál, ktorý sa má čistiť), nenájdete v nižšie uvedenom zozname, nepoužívajte tento výrobok a kontaktujte nás pre ďalšie vysvetlenie a prípadné odporúčanie iného magnetického separátora/roštu alebo súhlas s tým, že tento typ je vhodný aj na použitie na magnetickú separáciu z vášho materiálu.

Zoznam materiálov vhodných na magnetickú separáciu pomocou magnetického roštu:

- kryštálový cukor

- práškový cukor (pozor na zahlcovanie materiálom, odporúčame ho sypať a

 rozotrieť pomalšie a rovnomerne po celej ploche roštu)

- obilniny, rôzne druhy

- šošovica (v prípade častého používania veľkého množstva šošovice hrozí riziko abrázie, upozorňujeme na možné rýchlejšie opotrebovanie krycích trubíc)

- drtené kakaové bôby

- drtené PET fľaše (pozor na preplnenie, odporúčame pomalšie a rovnomerné sypanie po celej ploche roštu, vhodné skôr pre menšie množstvá)

- gumárenský regranulát

- gumová drť

- semienka chilli

- krmivá pre zvieratá, dobre sypké, podobné múke až po hrubšie frakcie, ale s maximálnou veľkosťou zrna 3 mm (nesmú byť abrazívne)

- kokosová múka

- kakao

- múka (pozor na zahlcovanie materiálom, odporúča sa sypať pomaly  a rovnomerne po celej ploche)

- makové semienka (iba makové semienka, nie celé makovice)

- mletá kukurica

- mäsokostná múčka

- matcha prášok

- puding (hrozí klenbovanie a upchatie materiálom, sypte pomaly a rovnomerne po celej ploche)

- plastový granulát a regranulát

- plastová drť (dobre rozdrvená bez zvyškov vlákien)

- popol (nie horúci, ale ochladený na pracovnú teplotu magnetického roštu)

- potravinárske neabrazívne zmesi

- sušené mlieko

- sušená čokoláda

- sušený kokos

- sušené bylinky

- sušené korenie (jemne mleté alebo veľmi jemne drvené)

- sušené instantné polievky

- sušená syrovátka (pozor na zahltenie materiálom, odporúčame sypať pomalšie a rovnomerne po celej ploche)

- sezamové semienka

- sklovina alebo sklená hmota (upozorňujeme na zvýšenú abráziu a zvýšené riziko predratia krycích trubíc)

- soľ (upozorňujeme na možnú zníženú životnosť vzhľadom na použitý materiál v závislosti od frekvencie používania)

- objemové škroby, napr. kukuričný škrob

- stavebné materiály (dobre tekutý a neabrazívny)

- tapiokové perly

Opäť zdôrazňujeme, že materiály musia byť suché, dobre sypké (nesmú mať vlastnosť sa klenbovať), neabrazívne v maximálnej pravidelnej granulometrii do priemeru 3 mm (3x3x3 mm). Kapacita priepustnosti sa líši v závislosti od materiálu, z ktorého požadujete oddeliť feromagnetické nečistoty, nedá sa jednoznačne určiť, je rôzna pre každý typ materiálu. V prípade, že si nie ste istí kapacitou priepustnosti, nepoužívajte tento magnet  do násypky, kontaktujte naše obchodno-technické oddelenie,  aby vám odporučilo iný typ magnetického separátoru alebo schválilo použitie tohto typu.

Upozorňujeme, že hrúbka steny krycej trubice je veľmi malá z dôvodu vysokej magnetickej indukcie (magnetickej sily) a odtrhovej sily na jej povrchu. Preto zvážte aj výšku, z ktorej budete sypať materiál na magnet v zásobníku (výška nárazu). Výška, z ktorej sa materiál sype na magnet v násypke, nesmie presiahnuť 1 m. Je to však individuálne pre každý typ materiálu. Nie je možné presne určiť a predpísať, z akej výšky sa má materiál sypať. V prípade sypania z veľkej výšky môže dôjsť k ohnutiu alebo prepichnutiu krycích trubíc a k poškodeniu celého výrobku. Ak je výška, z ktorej sa má váš materiál sypať na magnet do násypky vyššia ako 1 m, nepoužívajte tento výrobok a kontaktujte naše obchodné a technické oddelenie, aby vám odporučilo iný typ magnetického separátora alebo schválilo použitie tohto typu.

Tento magnet zachytáva (oddeľuje) kovové feromagnetické častice od veľkosti 1 µm a menšie (charakteristický feromagnetický, nemerateľný, magnetický prach) až do veľkosti 3 mm (3x3x3 mm), čo je maximálna frakcia (veľkosť) materiálu, ktorý môže dopadať na magnet do násypky a ktorý sa môže presypávať. Vo výnimočných prípadoch môže tento magnet zachytiť v násypke aj väčšie kovové predmety do veľkosti 5 mm (5x5x5 mm). Predpokládá sa ale náhodný výskyt týchto nečistôt max. do 1% z celkovej hodinovej kapacity presýpaného materiálu (predpokladá sa pravidelné čistenie magnetického roštu od feromagnetických nečistôt, týmto nie je myslené, že celé 1% väčších, feromagnetických nečistôt môže zostať na magnete do násypky po celú dobu sypania hodinovej kapacity sypaného materiálu). Obsah týchto väčších feromagnetických nečistôt nesmie byť vyšší. Ak je prítomnosť týchto väčších feromagnetických nečistôt vo vašom materiáli vyššia, nepoužívajte tento magnet do násypky a obráťte sa na naše obchodné a technické oddelenie, ktoré vám poskytne odborné poradenstvo.

Na magnet do násypky nesmú dopadať väčšie predmety ako uvádzame (max. priemer 3 mm, 3x3x3 mm), okrem feromagnetických prímesí, ktoré popisujeme vyššie v náhodnom množstve. V prípade, že máte obavy z prítomnosti väčších feromagnetických alebo iných nečistôt, je potrebné vopred nastaviť sito s veľkosťou ôk max. 3 mm, aby sa tieto väčšie, nežiaduce predmety zachytili pred vstupom magnetu do násypky (po inštalácii sita je potrebné zvážiť zníženie kapacitného zaťaženia, priepustnosti, magnetu do násypky). Sito nie je súčasťou dodávky magnetu do zásobníka. Upozorňujeme tiež, že váš materiál môže obsahovať veľké množstvo jemných kovových nečistôt (veľmi jemný kovový magnetický prach s veľkosťou menšou ako 1 µm), ktoré môžu pokryť magnetické trubice a spôsobiť nepriechodnosť magnetu do násypky (jemné magnetické častice tiež nabaľujú materiál násypky a zahlcujú celý systém). Zároveň sa výrazne znižuje magnetická sila/účinnosť magnetu do násypky. V prípade, že sa vaše magnetické trubice ihneď po začatí prechodu materiálu cez magnet do násypky obalia a úplne "schovajú" do železného prachu, nejde o chybu magnetu do násypky, ale musíte posilniť magnetickú separáciu iným magnetickým separátorom alebo častejšie čistiť magnet do násypky, váš materiál pravdepodobne obsahuje veľmi veľké množstvo feromagnetických častíc.

Ak nie ste schopní zabezpečiť:

- neprítomnosť častíc vo vašom materiáli s priemerom väčším ako 3 mm (3x3x3 mm)

- menej ako 1 % väčších feromagnetických častíc (do 5 mm) v hodinovej kapacite

- minimálny kovový jemný prach vo vašom materiáli

nepoužívajte tento magnetický rošt a kontaktujte naše obchodné a technické oddelenie, aby vám odporučilo iný typ magnetického separátora alebo schválilo použitie tohto typu.

Magnet do násypky je navrhnutý tak, aby zachytil čo najviac feromagnetických kovových nečistôt. Všetko však závisí od množstva týchto feromagnetických nečistôt prítomných vo vašom materiáli. Nie je možné zaručiť zachytenie všetkých feromagnetických nečistôt. Vždy je potrebné zohľadniť konkrétnu technológiu a kapacity. V prípade potreby by sa mali do zásobníka vopred zaradiť alebo pridať iné typy magnetickej separácie/magnetických roštov/magnetov. Nespoliehajte sa, prosím, výlučne na tento jeden magnet do násypky. Ak si nie ste istí, nepoužívajte tento typ magnetu do násypky a kedykoľvek kontaktujte našich odborníkov na magnetickú separáciu.

Ak umiestňujete magnet do násypky do vlastnej konštrukcie (box, násypka, žľab...), upozorňujeme, že takéto konštrukcie nesmú byť vyrobené z kovového (magnetického) materiálu. Hrozí nebezpečenstvo poranenia a výrazné zníženie magnetickej sily. Všetky konštrukcie, v ktorých je umiestnený magnet do násypky, musia byť vyrobené z nemagnetických materiálov. Minimálna vzdialenosť kovových (magnetických) konštrukcií od magnetu k zásobníku je 200 mm.

Nepoužívajte magnet do násypky  na separáciu nehrdzavejúcej ocele (všeobecne označovanej ako nerez), ani v prípade, že sa zdá byť magnetická/paramagnetická (také sú napríklad po priechode rôznymi drtičmi alebo po iných formách deformacií, rovnako môže byť táto paramagnetická nerez použitá na výrobu rôznych sít).

Magnet do násypky nie je určený na magnetickú separáciu farebných nemagnetických  kovov, ani na magnetickú separáciu dielov alebo častí obsahujúcich feromagnetické kovy (napr. plastové diely s vtlačenými kovovými časťami, rozdrvené okenné rámy so zvyškami kovových líšt, drevené palety so zalisovanými jemnými drôtikmi...). V prípade, že potrebujete oddeliť takéto feromagnetické nečistoty, nepoužívajte tento magnet do násypky a obráťte sa na našich odborníkov na magnetickú separáciu, ktorí vám poradia, aký iný magnetický separátor použiť alebo aký typ pridať do vašej separačnej zostavy.

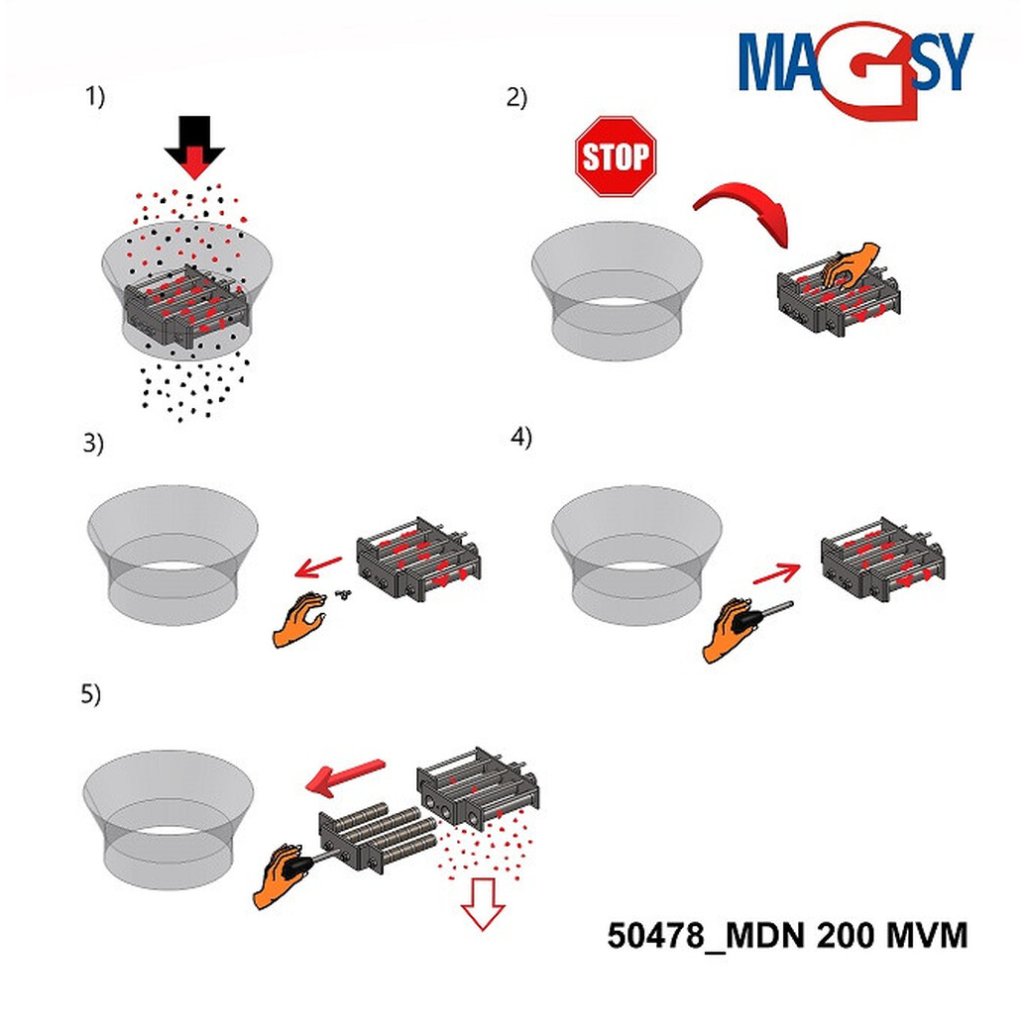

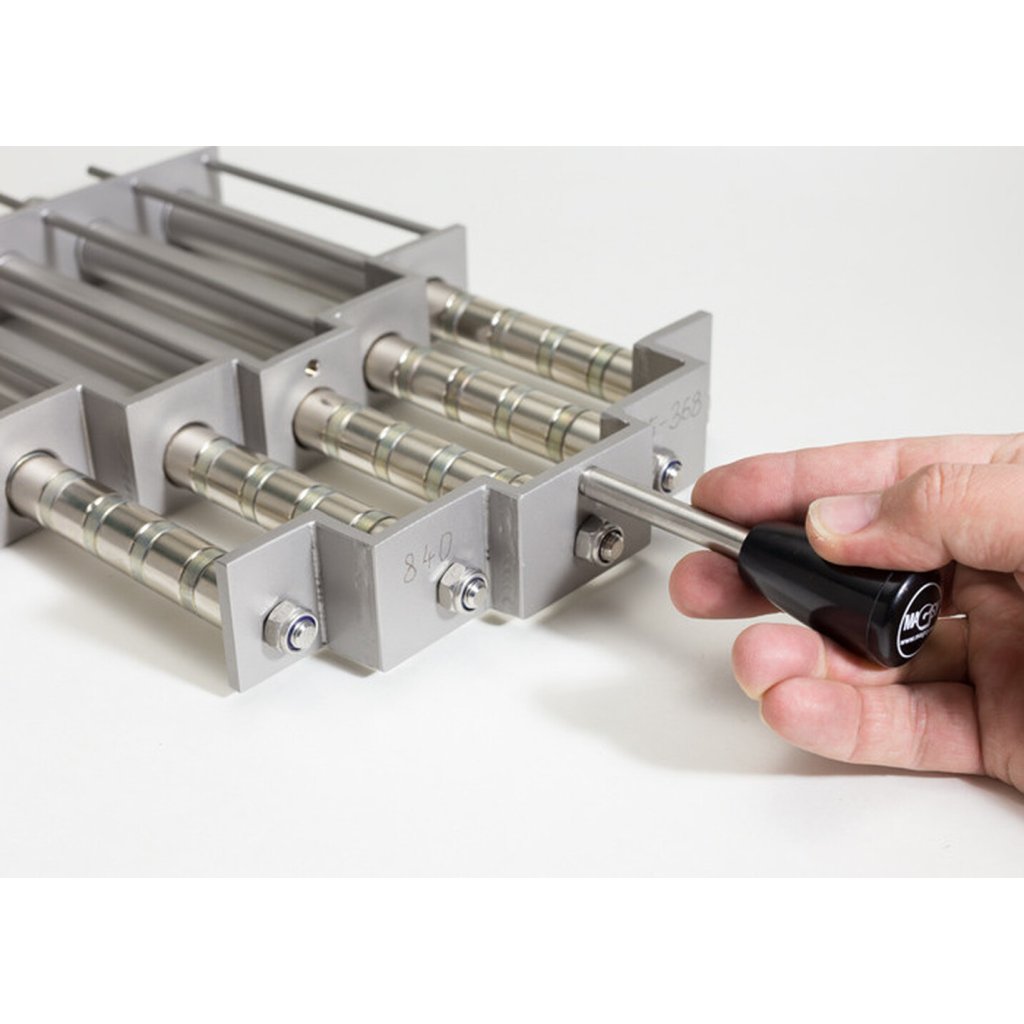

Upozorňujeme, že v priebehu čistenia magnetu do násypky, sa nesmie používať tlaková voda ani namáčať jadrá magnetu. Na čistenie sa smie používať len suchá handra alebo dobre vysušený tlakový vzduch na vyfúknutie zvyškov kovových nečistôt a separovaného materiálu.

Pri čistení magnetu do násypky buďte veľmi opatrní, magnetické jadrá sú veľmi silné a ich pripevnenie na kovové predmety môže spôsobiť zranenia pricvaknutím, priškripnutím… Neumiestňujte ho na nič magnetické (stoly, ponky, schodnice, podlahy...).

Tento  magnet do násypky nie je určený na použitie v prostredí, ktoré je klasifikované ako výbušné prostredie (ATEX).

Magnet do násypky  je určený len na interné použitie. Neinštalujte ho do vonkajších priestorov.

Postup merania magnetickej indukcie

Merania sa vykonávajú štandardným gaussmetrom so sondou s priemerom 0,75 mm v mieste s najvyššou magnetickou indukciou - v mieste pólových nástavcov alebo v najnižšom bode oblúka magnetického obvodu. Skúška sa zopakuje 3-krát, vždy v inom bode magnetického obvodu, a vypočíta sa priemerná magnetická indukcia.

Postup merania odtrhovej sily

Merajte pomocou etalónu z leštenej ocele s priemerom 10 mm a výškou 20 mm. Merania sa vykonávajú v bode s najväčšou odtrhovou silou - v bode pólových nástavcov alebo v najnižšom bode oblúka magnetického obvodu. Zaznamenajte silu, pri ktorej došlo k odtrhnutiu  etalónu.. Skúšku zopakujte trikrát a vypočítajte priemernú odtrhovú silu.

Pre vašu informáciu 10 N = približne 1 kg.

Ako potvrdenie o meraní a záruku nameraných hodnôt vystavujeme a prikladáme ku každému kusu magnetického separátora originálny protokol o meraní vystavený len pre váš konkrétny magnet do násypky (na protokole uvádzame skladové a sériové číslo).

Pracovná teplota:

-20 °C až +80 °C (-4 až +176 °F)

Magnet do násypky  je vybavený magnetmi s teplotnou odolnosťou 80 °C. Môže sa preto používať len pri tejto maximálnej pracovnej teplote. Upozorňujeme, že v tomto prípade sa celá konštrukcia magnetu do násypky zahreje na túto vysokú teplotu. V tomto prípade nie je možné s magnetom do násypky manipulovať  v bežných pracovných rukaviciach, ale musí sa s ním manipulovať v rukaviciach odolných voči vysokým teplotám.

Prekročenie prevádzkovej teploty je v určitých prípadoch možné, ale je dôležité si uvedomiť, že to môže viesť k narušeniu funkčnosti alebo skráteniu životnosti zariadenia. V tomto prípade je potrebná konzultácia s výrobcom, aby sa objasnilo, do akej miery môže byť zariadenie vystavené vyšším teplotám bez poškodenia a zachovania bezpečnej prevádzky.

VAROVANIE:

Výsledná odtrhová sila a magnetická indukcia závisia od mnohých faktorov - napr. od rozmerov etalónu, vzduchovej medzery medzi etalónom a testovaným magnetickým obvodom, hrúbky meracej sondy, znečistenia povrchu, povrchovej úpravy etalónu atď. Uvedené hodnoty odtrhovej sily a magnetickej indukcie boli namerané za ideálnych podmienok daných skúšobným prostredím. Tieto hodnoty sa však môžu líšiť v závislosti od konkrétneho typu prostredia, kde napr. prevádzkové podmienky a následné opotrebovanie môžu ovplyvniť účinnosť výrobku, výsledky merania. Uvedené hodnoty je preto potrebné považovať za orientačné a akúkoľvek odchýlku nemožno považovať za chybu. Na určenie presnej hodnoty magnetickej indukcie a odtrhovej sily v konkrétnom prípade je potrebné vykonať skutočné merania. Ak vám hodnoty odtrhovej sily nevyhovujú, pretože nezodpovedajú uvedeným hodnotám, môžete využiť možnosť garantovaného vrátenia do 30 dní za podmienok uvedených v obchodných podmienkach a zakúpiť si iný typ magnetického separátora. Týchto 30 dní slúži len na otestovanie tovaru, po uplynutí ktorých môže predajca vrátenie odmietnuť.
