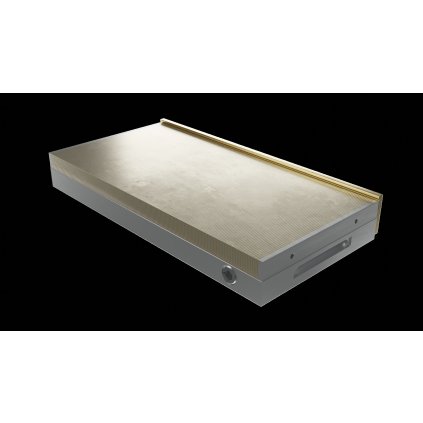

Magnetický upínač je neoceniteľným pomocníkom pri brúsení drob­ných a tenkých dielcov. Jeho konštrukcia dovoľuje po­užitie chladiacej kvapaliny alebo ponorenie do dielektrickej kvapaliny a je zároveň zárukou dlhej životnosti. Plo­cha pre upnutie obrobku tvorí jeden súvislý celok. Upínač je veľmi nízky a je možné ho umiestniť tiež na inom magnetickom upínači. Výška oceľovej základne je preto taká, aby v tomto prípade nedochádzalo k vzájomnému ovplyvneniu.

Konštrukcia upínača

• Pevná pólová doska s priečnym pólovaním, pólovou roztečou 1,4 mm oceli a 0,5 mm mosadze
• Dlhá životnosť (limit prebrúsenia): 7 mm
• Vysoká upínacia sila 100 N/cm2
• Pevná oceľová základňa s robustným prepínacím mechanizmom umožňuje upínanie bez deformácie obrobku
• Všetky pohyblivé súčiastky sú vodotesné

Použitie upínača

• Presné brúsenie malých a tenkých, rovnako tak veľkých a hrubých dielcov
• Doporučený minimálny rozmer obrobku 4x4x1 mm
• Použitie aj pre EDM
• Vysoká bezpečnosť – vysoká upínacia sila zaisťuje pevné upnutie obrobku aj pri plne využitom povrchu upínača
