Magnet do násypky vstrekolisu - UP - model M

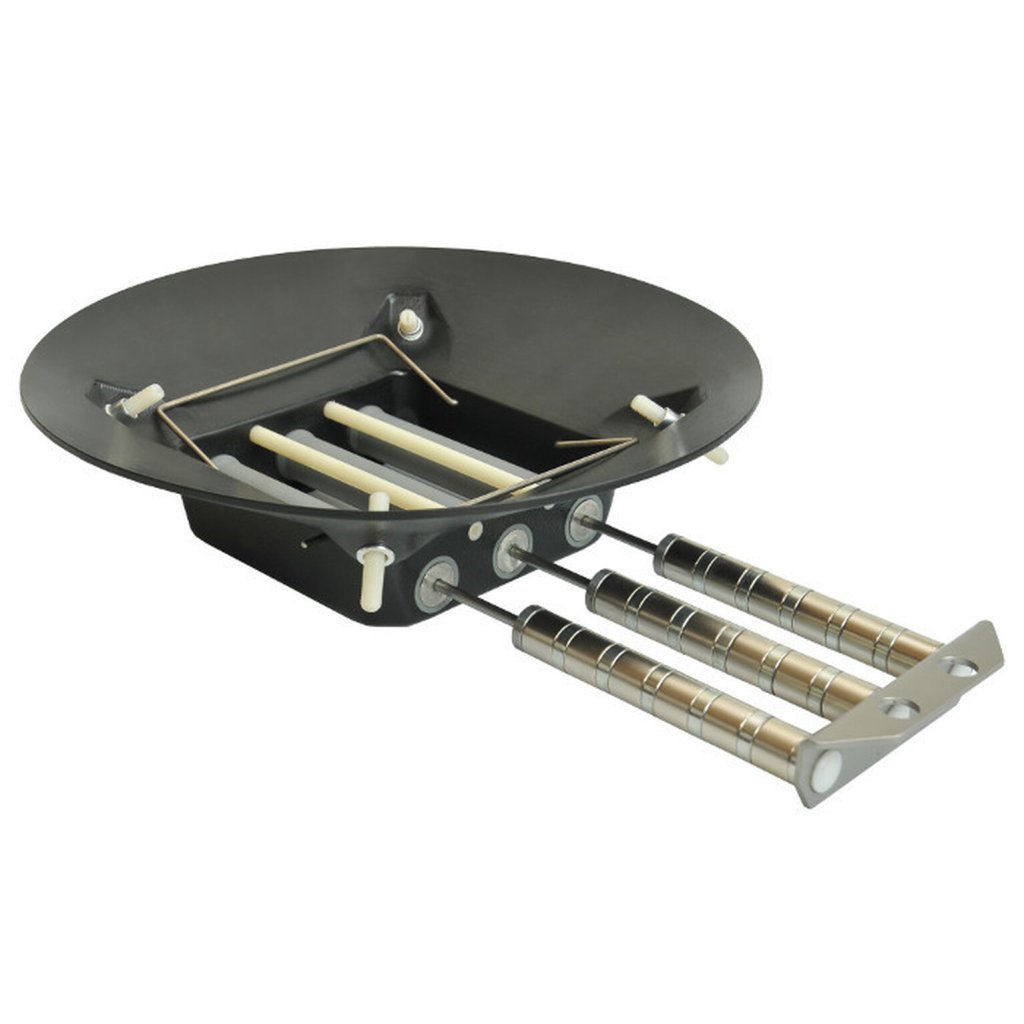

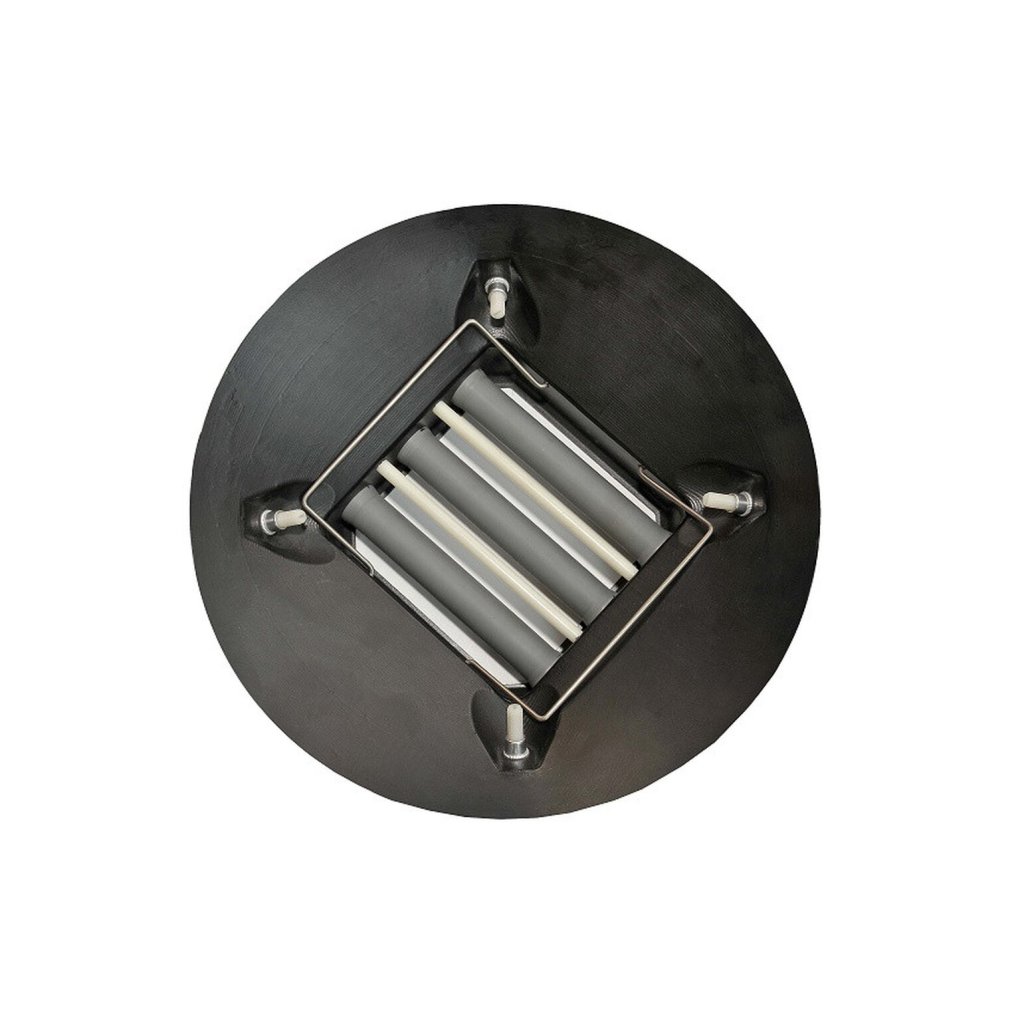

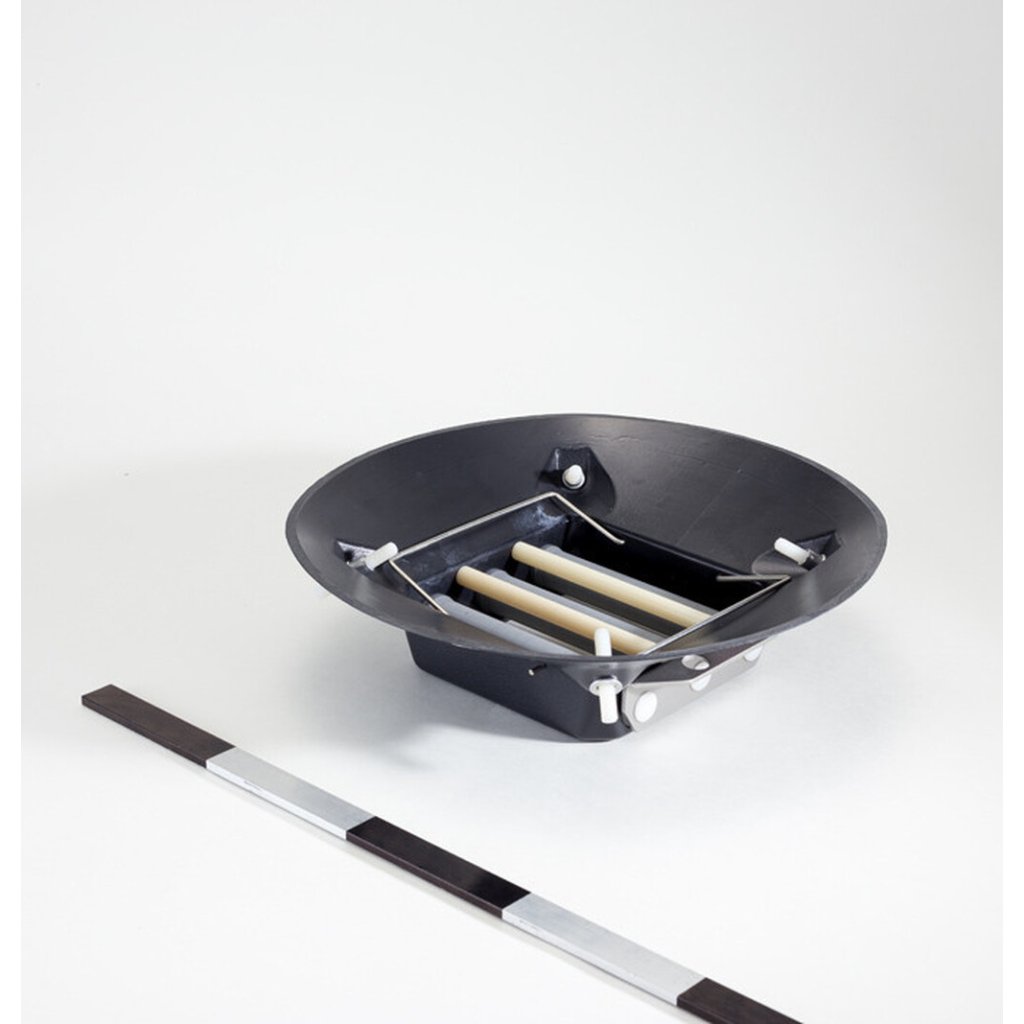

Magnetický rošt (magnet do násypky) je určený výlučne na priemyselné použitie v plastikárskom priemysle v násypkách vstrekovacích strojov. Zabezpečuje dokonalé čistenie vašich granulátov, regranulátov alebo drviny od feromagnetických nečistôt (pod feromagnetickými nečistotami rozumieme plne magnetické kovy, ako sú železo, nikel, kobalt a zliatiny obsahujúce železo, nie paramagnetické, veľmi jemné magnetické materiály).

Pre správnu prevádzku musia byť čistené materiály:

• homogénne,
• suché s dobrými sypnými vlastnosťami, aby sa zabránilo upchatiu magnetického roštu, pozri nižšie.

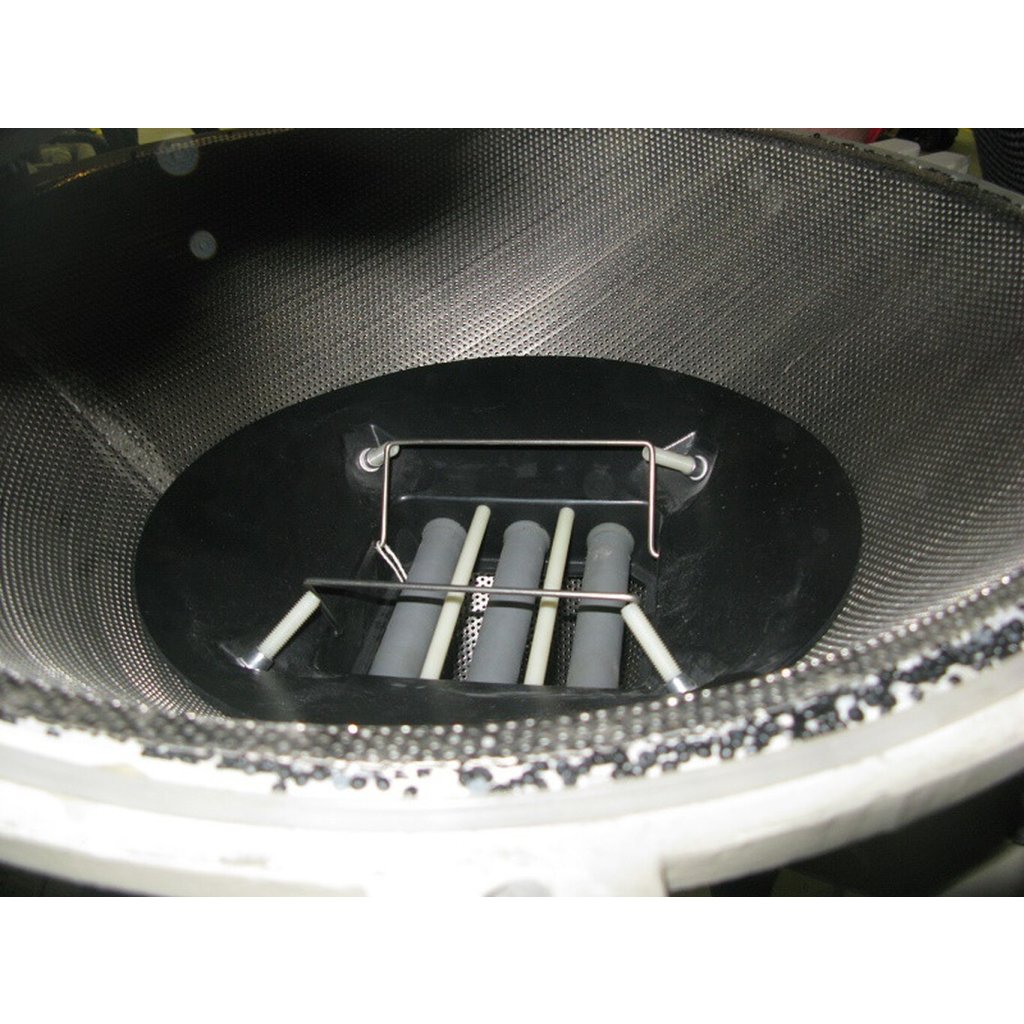

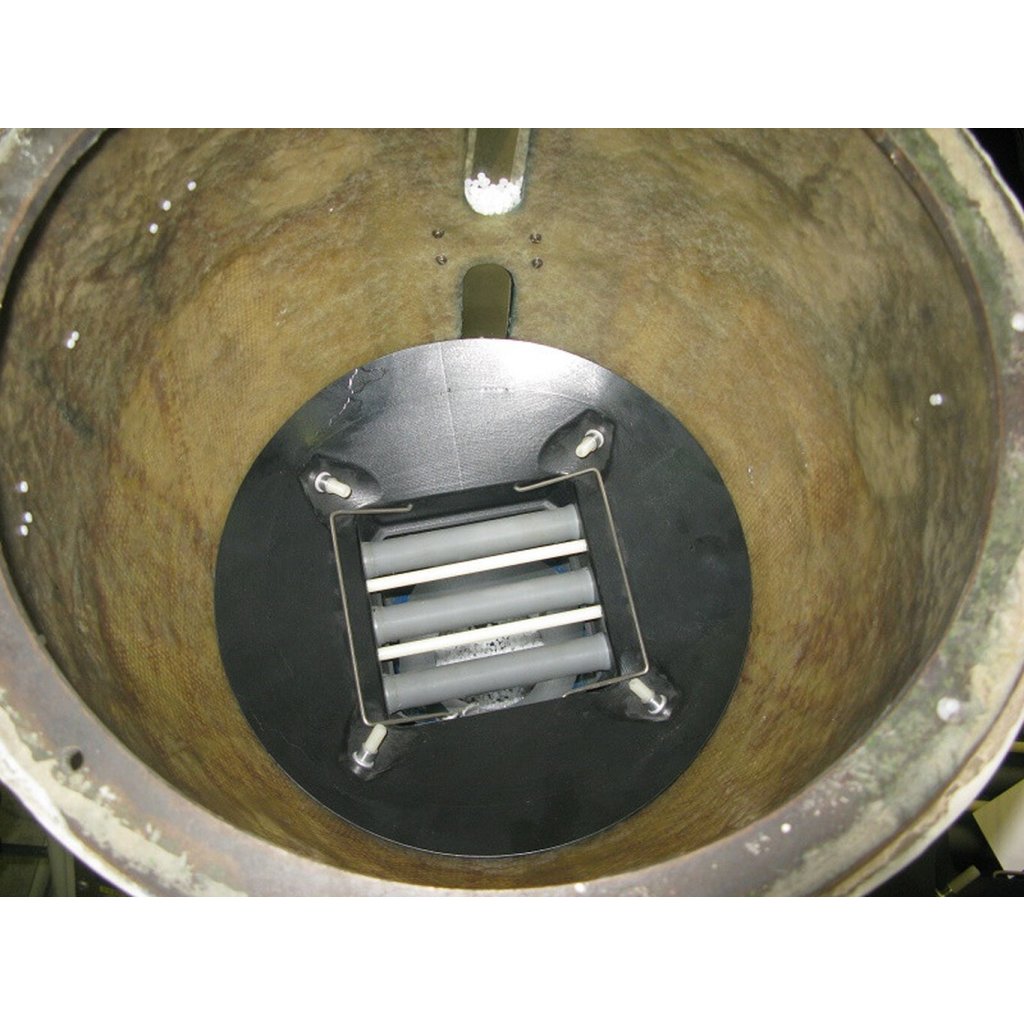

Magnetický rošt je vhodný na použitie len v nekontinuálnych prevádzkach (počas ručného čistenia magnetického roštu musí byť zastavený tok čisteného materiálu). Inštaluje sa len do násypiek nad vstrekovacími strojmi, trubica musí byť vodorovná (v prípade, že zvislá inštalácia nie je možná, nepoužívajte tento výrobok a kontaktujte nás, aby ste našli iný magnetický rošt (magnetický separátor) alebo potvrdili vhodnosť jeho použitia).

Magnetický rošt sa používa na ochranu technológie (vstrekovania), aby sa do vstrekovacích trysiek nedostali kovové feromagnetické nečistoty, a tým sa zabránilo ich upchatiu a poškodeniu. Môže sa použiť aj na prečistenie zmesi na najvyššiu možnú čistotu, kedy sa rošt umiestni na konci výrobného procesu tesne pred balením, expedíciou (umiestnenie len do kónických zásobníkov a použitie len pre plastové granuláty, regranuláty, drviny), aby počas ďalších operácií vo výrobnom závode už nedochádzalo ku kontaminácii kovovým feromagnetickým materiálom. V tomto prípade sa predpokladá okamžité uzavretie vyčisteného materiálu do uzatvárateľných obalov alebo  nádob. Vďaka dobre navrhnutému magnetickému obvodu a labyrintovému žľabu sa dosahuje vysoké zachytenie feromagnetických nečistôt (podrobne si prečítajte nižšie uvedený opis toho, aké kovové feromagnetické nečistoty môže tento  magnetický rošt zachytiť).

Zrnitosť (frakcia, veľkosť) čisteného materiálu môže mať priemer maximálne 3 mm (3x3x3 mm), pravidelný tvar, materiál musí byť dobre tekutý, suchý, nelepivý a bez hrudiek, aby sa zabránilo upchatiu (zablokovaniu) magnetického roštu materiálom. Pojem "dobre tekutý materiál" použitý v tomto opise znamená materiál, ktorý nemá vlastnosť klenbovania (zhlukovania do jednotných celkov) pri samovoľnom toku, a tým zabraňuje voľnému toku cez magnetický rošt. Materiály, ktoré odporúčame a ktoré sú podľa nášho odborného názoru a skúseností vhodné na sypanie (čistenie) cez tento magnetický rošt, sú uvedené nižšie (všimnite si, prosím, maximálnu prípustnú veľkosť frakcie/zrna uvedenú vyššie). V prípade, že materiál, z ktorého požadujete oddeliť kovové feromagnetické nečistoty (materiál na čistenie), nenájdete v nižšie uvedenom zozname, nepoužívajte tento výrobok a kontaktujte nás pre ďalšie vysvetlenie a prípadné odporúčanie iného magnetického separátora/roštu alebo súhlas s tým, že tento typ je vhodný aj na použitie na magnetickú separáciu z vášho materiálu.

Zoznam materiálov vhodných na magnetickú separáciu pomocou magnetického roštu:

- akýkoľvek plastový granulát, regranulát alebo plastový štrk (v prípade štrku upozorňujeme na možnosť výskytu zvyškov vlákien po drvení, ktoré môžu upchať magnetický rošt)

Ak sú vaše plastové materiály spojené sklenenými vláknami, upozorňujeme na možnosť zvýšenej abrázie. Môže dôjsť k prerezaniu plastových krycích trubíc.

Opäť zdôrazňujeme, že materiály musia byť suché, dobre krehké (nesmú sa klenbovať), neabrazívne v maximálnej pravidelnej granulometrii do priemeru 3 mm (3x3x3 mm). Priepustnosť sa líši v závislosti od typu materiálu, z ktorého chcete oddeliť feromagnetické prímesi (granulát, regranulát, štrk), nedá sa jednoznačne určiť, je pre každý typ materiálu iná. Ak si nie ste istí priepustnosťou, nepoužívajte tento magnetický rošt, obráťte sa na naše obchodné a technické oddelenie, aby vám odporučilo iný typ magnetického separátoru alebo schválilo použitie tohto typu.

Upozorňujeme, že hrúbka steny krycej trubice je veľmi malá z dôvodu vysokej magnetickej indukcie (magnetickej sily) a odtrhovej sily na jej povrchu. Preto zvážte aj výšku, z ktorej budete sypať materiál na magnetický rošt (výška nárazu). Výška, z ktorej sa materiál sype na magnetický rošt, nesmie presiahnuť 0,3 m. Je to však individuálne pre každý typ materiálu. Nie je možné presne určiť a predpísať, z akej výšky sa má materiál sypať. V prípade sypania z veľkej výšky môže dôjsť k prepichnutiu krycích trubíc a poškodeniu celého výrobku. Ak je výška, z ktorej sa má váš materiál rozsypávať na magnetický rošt  väčšia ako 0,3 m, nepoužívajte tento výrobok a kontaktujte naše obchodno-technické oddelenie, aby vám odporučilo iný typ magnetického separátora/roštu alebo schválilo použitie tohto typu.

Tento magnetický rošt zachytáva (oddeľuje) kovové feromagnetické častice od veľkosti 1 µm a menšie (charakteristicky feromagnetický, nemerateľný, magnetický prach) až do veľkosti 3 mm (3x3x3 mm), čo je maximálna frakcia (veľkosť) materiálu, ktorá môže dopadnúť na magnetický rošt a ktorá sa môže sypať na magnetický rošt. Vo výnimočných prípadoch môže magnetický rošt zachytiť aj väčšie kovové predmety do veľkosti 5 mm (5x5x5 mm). Predpokladá sa však, že náhodný výskyt týchto nečistôt je maximálne do 1 % celkovej hodinovej kapacity triedeného materiálu (predpokladá sa pravidelné čistenie magnetického roštu od feromagnetických nečistôt, to neznamená, že celé 1 % väčších, feromagnetických nečistôt môže zostať na magnetickom rošte počas celého trvania hodinovej kapacity triedeného materiálu). Obsah týchto väčších feromagnetických nečistôt nesmie byť vyšší. Ak je prítomnosť týchto väčších feromagnetických nečistôt vo vašom materiáli vyššia, nepoužívajte tento magnetický rošt a obráťte sa na naše obchodné a technické oddelenie, ktoré vám poskytne odborné poradenstvo.

Do magnetického roštu nesmú zasahovať predmety väčšie, ako uvádzame (max. priemer 3 mm, 3x3x3 mm), s výnimkou feromagnetických prímesí, ktoré popisujeme vyššie v náhodnom množstve. V prípade, že máte obavy z prítomnosti väčších feromagnetických alebo iných nečistôt, je potrebné vopred nastaviť sito s veľkosťou ôk max. 5 mm, aby sa tieto väčšie, nežiaduce predmety zachytili už pred vstupom do magnetického roštu (po inštalácii sita je potrebné zvážiť zníženie kapacitného zaťaženia, priepustnosti, magnetického roštu). Sito nie je súčasťou dodávky magnetického roštu. Upozorňujeme tiež, že váš materiál môže obsahovať veľké množstvo jemných kovových nečistôt (veľmi jemný kovový magnetický prach s veľkosťou menšou ako 1 µm), ktoré môžu pokryť magnetické trubice  (jemné magnetické častice tiež nabaľujú prenášaný materiál a zaťažujú celý systém). Zároveň sa výrazne znižuje magnetická sila/účinnosť magnetického roštu. V prípade, že sa vaše magnetické trubice ihneď po začatí prechodu materiálu cez magnetický rošt obalia a úplne "schovajú" do železného prachu, nejde o chybu magnetického roštu, ale musíte posilniť magnetickú separáciu iným magnetickým separátorom/roštom, alebo častejšie čistiť magnetický rošt, váš materiál pravdepodobne obsahuje veľmi veľké množstvo feromagnetických častíc.

Ak nemôžete poskytnúť:

- neprítomnosť častíc vo vašom materiáli s priemerom väčším ako 3 mm (3x3x3 mm)

- menej ako 1 % väčších feromagnetických častíc (do 5 mm) v hodinovej kapacite

- minimálny kovový jemný prach vo vašom materiáli

nepoužívajte tento magnetický rošt  a kontaktujte naše obchodné a technické oddelenie, aby vám odporučilo iný typ magnetického separátora alebo schválilo použitie tohto typu.

Magnetický rošt  je navrhnutý tak, aby zachytil čo najviac feromagnetických kovových nečistôt. Všetko však závisí od množstva týchto feromagnetických nečistôt prítomných vo vašom materiáli. Nie je možné zaručiť zachytenie všetkých feromagnetických nečistôt. Vždy je potrebné zohľadniť konkrétnu technológiu a kapacity. V prípade potreby by sa mali dodatočne nainštalovať alebo pridať iné typy magnetickej separácie/magnetických roštov. Nespoliehajte sa, prosím, len na tento jeden magnetický rošt. Ak si nie ste istí, nepoužívajte tento typ magnetického roštu a kedykoľvek kontaktujte našich odborníkov na magnetickú separáciu.

Nepoužívajte magnetický rošt na separáciu nehrdzavejúcej ocele (všeobecne označovanej ako nehrdzavejúca oceľ), aj keď sa zdá byť magnetická/paramagnetická (taká je napríklad po prechode rôznymi drtičmi alebo inými formami deformácie, rovnako ako tieto paramagnetické nehrdzavejúce ocele možno použiť na výrobu rôznych sít).

Magnetický rošt nie je určený na magnetickú separáciu nemagnetických neželezných kovov ani na magnetickú separáciu dielov alebo častí obsahujúcich feromagnetické kovy (napr. plastové diely s nalisovanými kovovými časťami). V prípade, že potrebujete oddeliť takéto feromagnetické nečistoty, nepoužívajte tento magnetický rošt a obráťte sa na našich odborníkov na magnetickú separáciu, ktorí vám poradia, aký iný magnetický separátor použiť alebo aký typ pridať do vašej separačnej zostavy.

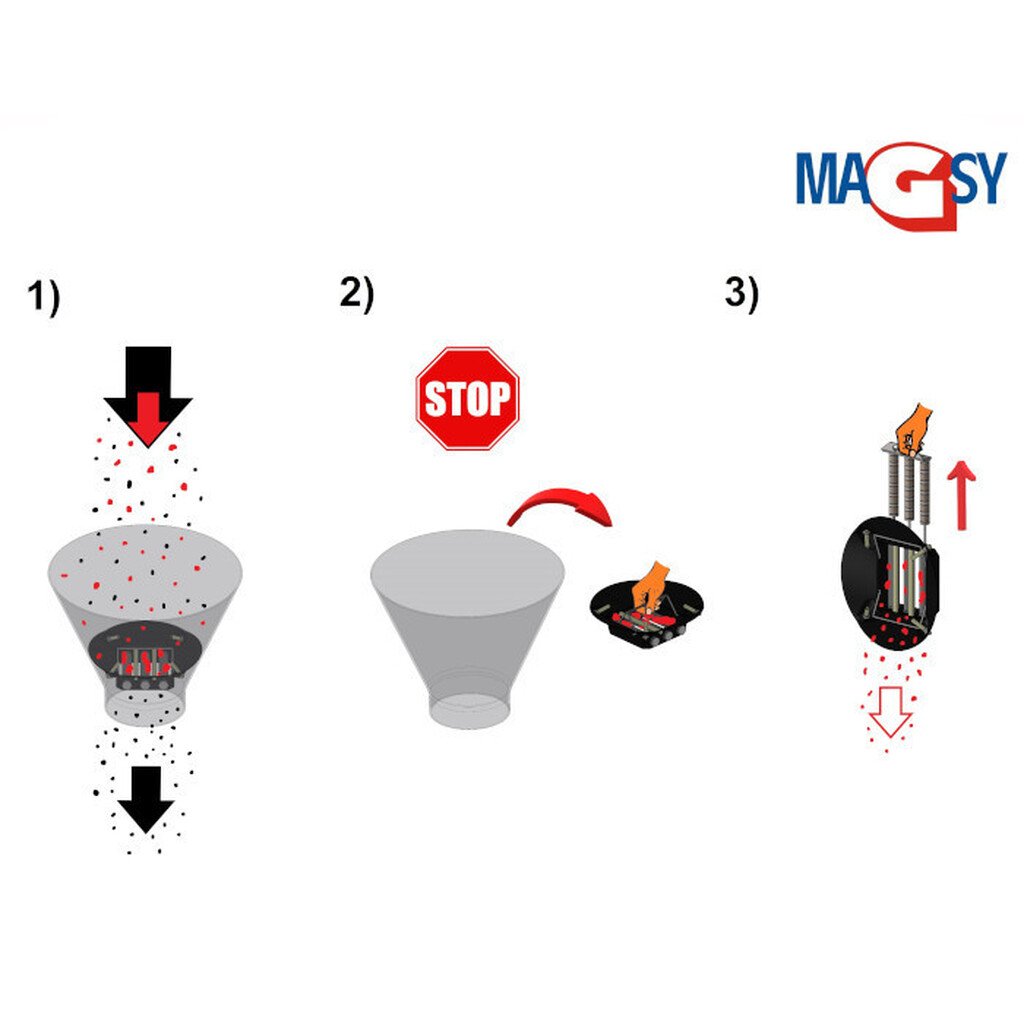

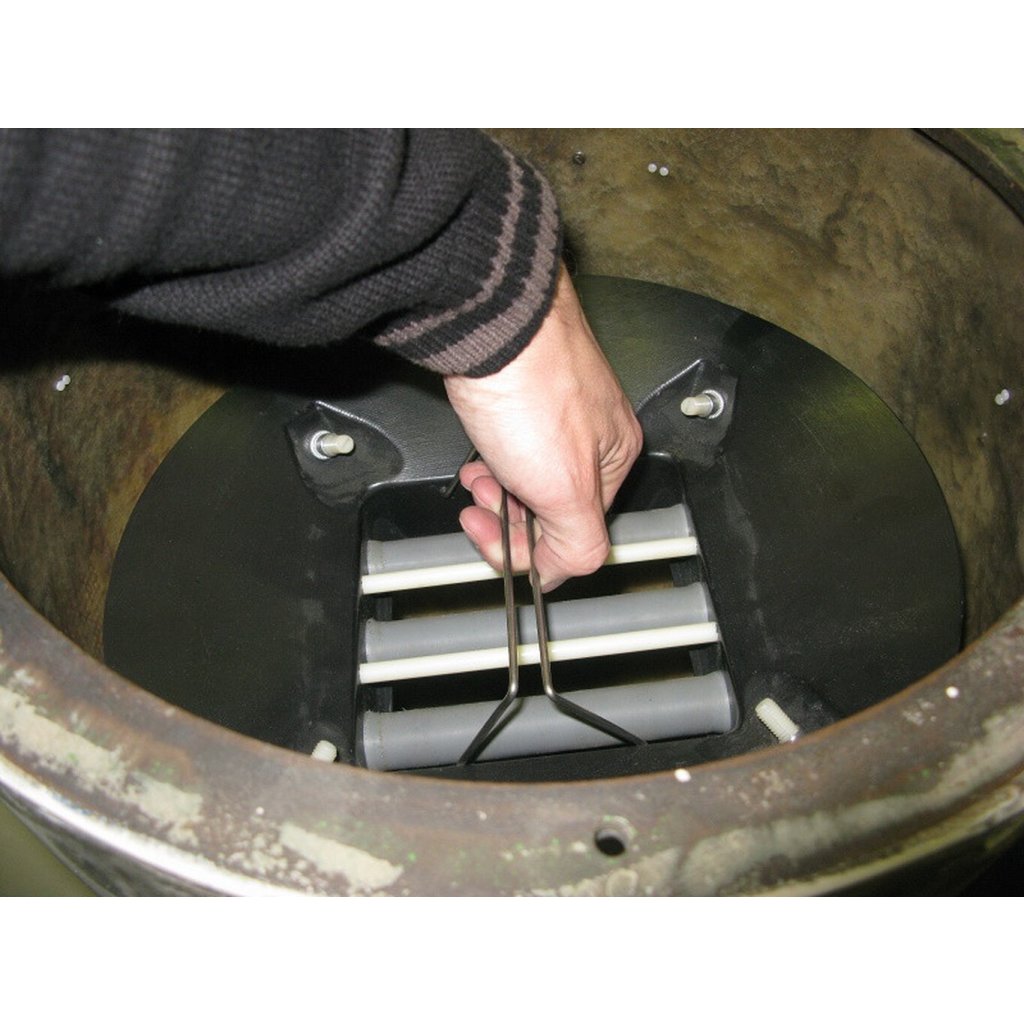

Upozorňujeme, že pri čistení magnetického roštu nie je možné používať tlakovú vodu ani namáčať magnetické jadrá. Na čistenie sa smie používať len suchá handrička alebo dobre vysušený tlakový vzduch (max. 2 bary) na odfúknutie zvyškov kovových nečistôt a oddeleného materiálu.

Pri čistení magnetického roštu buďte veľmi opatrní, magnetické jadrá sú veľmi silné a ich prikladanie ku kovovým predmetom môže spôsobiť stlačenie, pricvaknutie a poranenie. Neumiestňujte ich na nič magnetické (stoly, ponky, schody, podlahy...).

Tento magnetický rošt nie je určený na použitie v prostredí, ktoré je klasifikované ako výbušné prostredie (ATEX). Taktiež nie je určená na priamy kontakt s potravinami.

Magnetický rošt je určený len na použitie v interiéri. Neinštalujte ho vo vonkajšom prostredí.

Postup merania magnetickej indukcie

Merania sa vykonávajú štandardným gaussmetrom so sondou s priemerom 0,75 mm v mieste s najvyššou magnetickou indukciou - v mieste pólových nástavcov alebo v najnižšom bode oblúka magnetického obvodu. Skúška sa zopakuje 3-krát, vždy v inom bode magnetického obvodu, a vypočíta sa priemerná magnetická indukcia.

Postup merania sily pri pretrhnutí

Merajte pomocou etalónu z leštenej ocele s priemerom 10 mm a výškou 20 mm. Merania sa vykonávajú v bode s najväčšou odtrhovou silou - v bode pólových nástavcov alebo v najnižšom bode oblúka magnetického obvodu. Zaznamenajte silu, pri ktorej sa etalón odtrhol. Skúšku zopakujte trikrát a vypočítajte priemernú silu odtrhnutia.

Pre vašu informáciu 10 N = približne 1 kg.

Ako potvrdenie merania a záruku nameraných hodnôt vystavujeme a prikladáme ku každému kusu magnetického separátora originálny protokol o meraní vystavený len pre váš konkrétny magnetický rošt (na protokole uvádzame skladové a sériové číslo).

Prevádzková teplota:

-20 °C až +45 °C (-4 °F až +113 °F)

Prekročenie prevádzkovej teploty je v určitých prípadoch možné, ale je dôležité si uvedomiť, že to môže viesť k narušeniu funkčnosti alebo skráteniu životnosti zariadenia. V tomto prípade je potrebná konzultácia s výrobcom, aby sa objasnilo, do akej miery môže byť zariadenie vystavené vyšším teplotám bez poškodenia a zachovania bezpečnej prevádzky.

VAROVANIE:

Výsledná odtrhová sila a magnetická indukcia závisia od mnohých faktorov - napr. od rozmerov etalónu, vzduchovej medzery medzi etalónom a testovaným magnetickým obvodom, hrúbky meracej sondy, znečistenia povrchu, povrchovej úpravy etalónu atď. Uvedené hodnoty odtrhovej sily a magnetickej indukcie boli namerané za ideálnych podmienok daných skúšobným prostredím. Tieto hodnoty sa však môžu líšiť v závislosti od konkrétneho typu prostredia, kde napr. prevádzkové podmienky a následné opotrebovanie môžu ovplyvniť účinnosť výrobku, výsledky merania. Uvedené hodnoty je preto potrebné považovať za orientačné a akúkoľvek odchýlku nemožno považovať za chybu. Na určenie presnej hodnoty magnetickej indukcie a odtrhovej sily v konkrétnom prípade je potrebné vykonať skutočné meranie. Ak vám hodnoty odtrhovej sily nevyhovujú, pretože nezodpovedajú uvedeným hodnotám, môžete využiť možnosť zaručeného vrátenia do 30 dní za podmienok uvedených v obchodných podmienkach a zakúpiť si iný typ magnetického separátora. Týchto 30 dní slúži len na otestovanie tovaru, po uplynutí ktorých môže predajca vrátenie odmietnuť.
