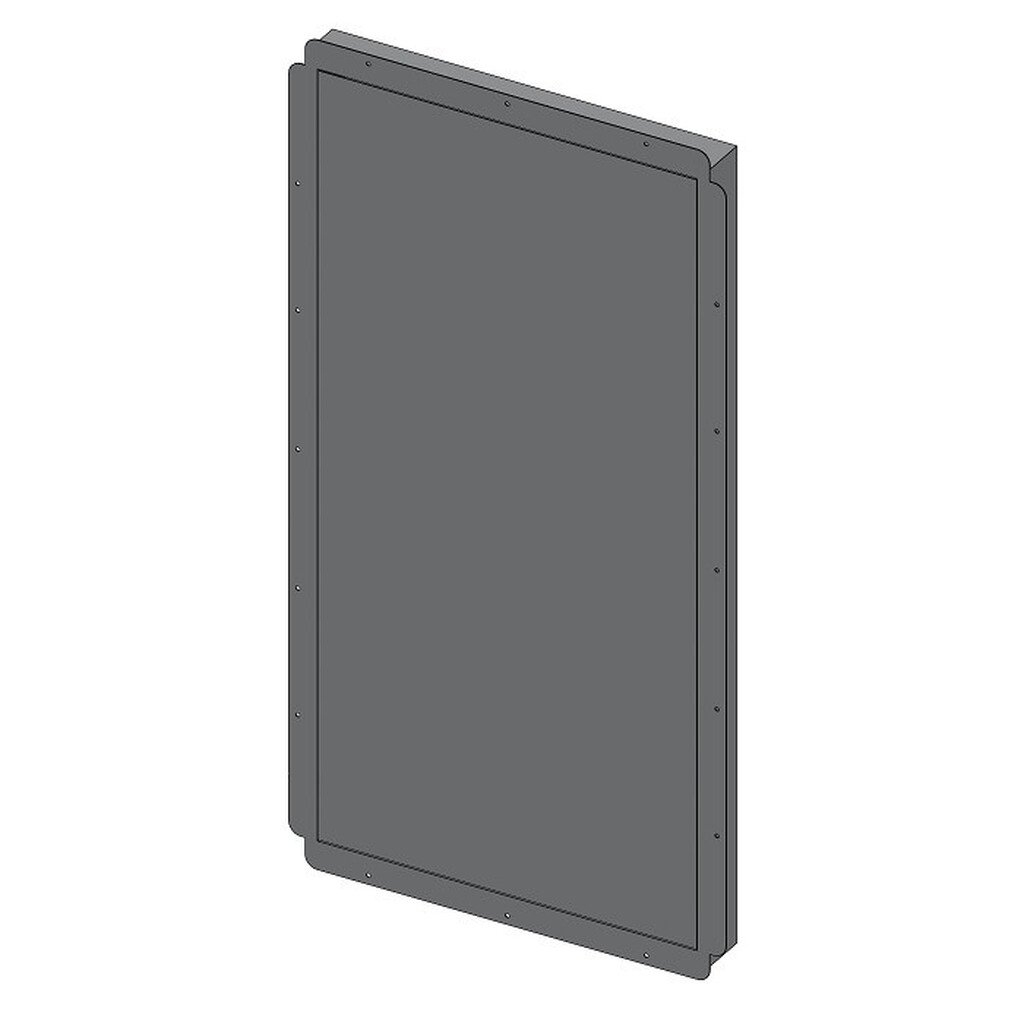

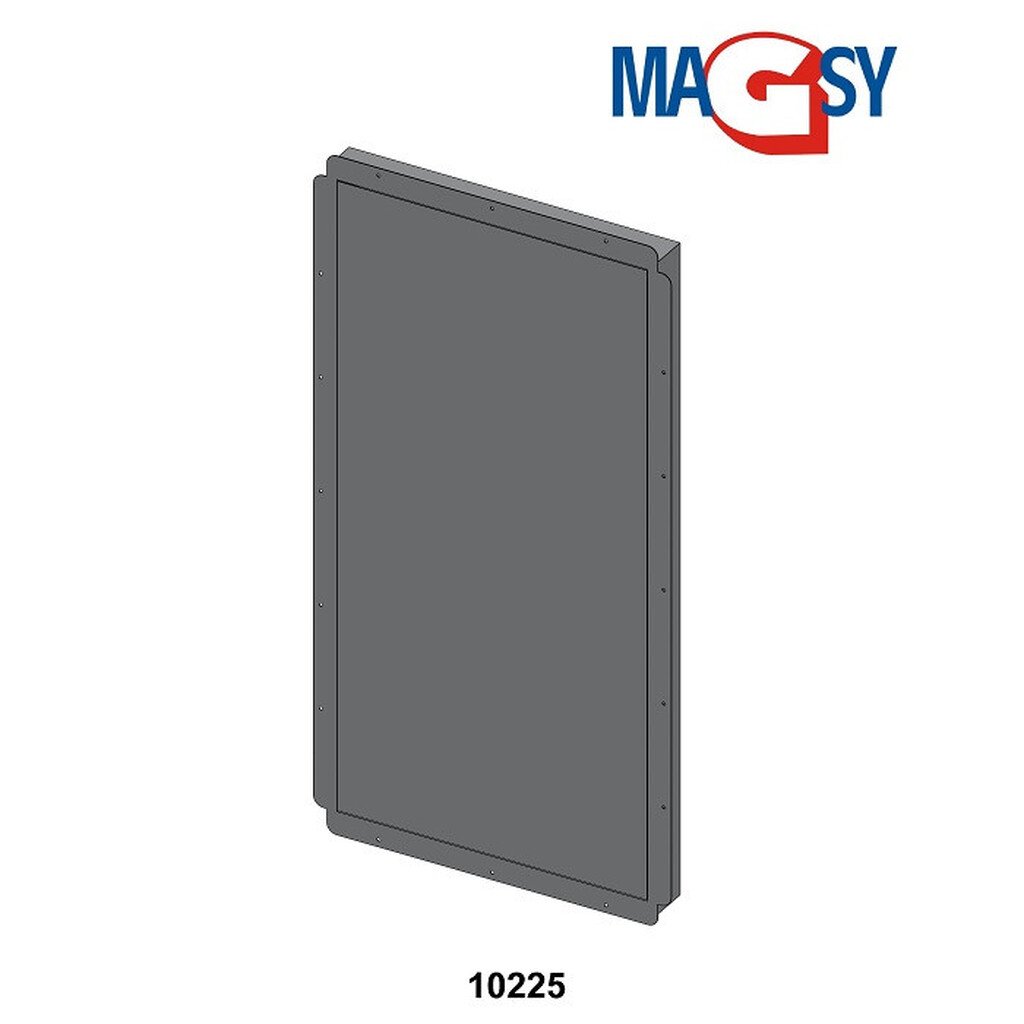

Magnetická dvířka UP 500x990 mm

Revízne dvierka pod obklady – montážný postup PDF

Technický list

Dodávateľ:

MAGSY, s.r.o.
Holešovská 457
763 16 Fryšták
magsy@magsy.cz
IČO: 26230224

Revízne dvierka pod obklady RD-AL/S

Základné materiálové zloženie

Obvodový rám a pánt - hliníková zliatina - EN AW 6060 T66, Tolerancia EN 755-9
Krídlo dvierok - stavebná sadrokartónová doska impregnovaná (Knauf GREEN 12,5)
Magnety - feritový magnet anizotropný (výškovo staviteľné)

Technické parametre

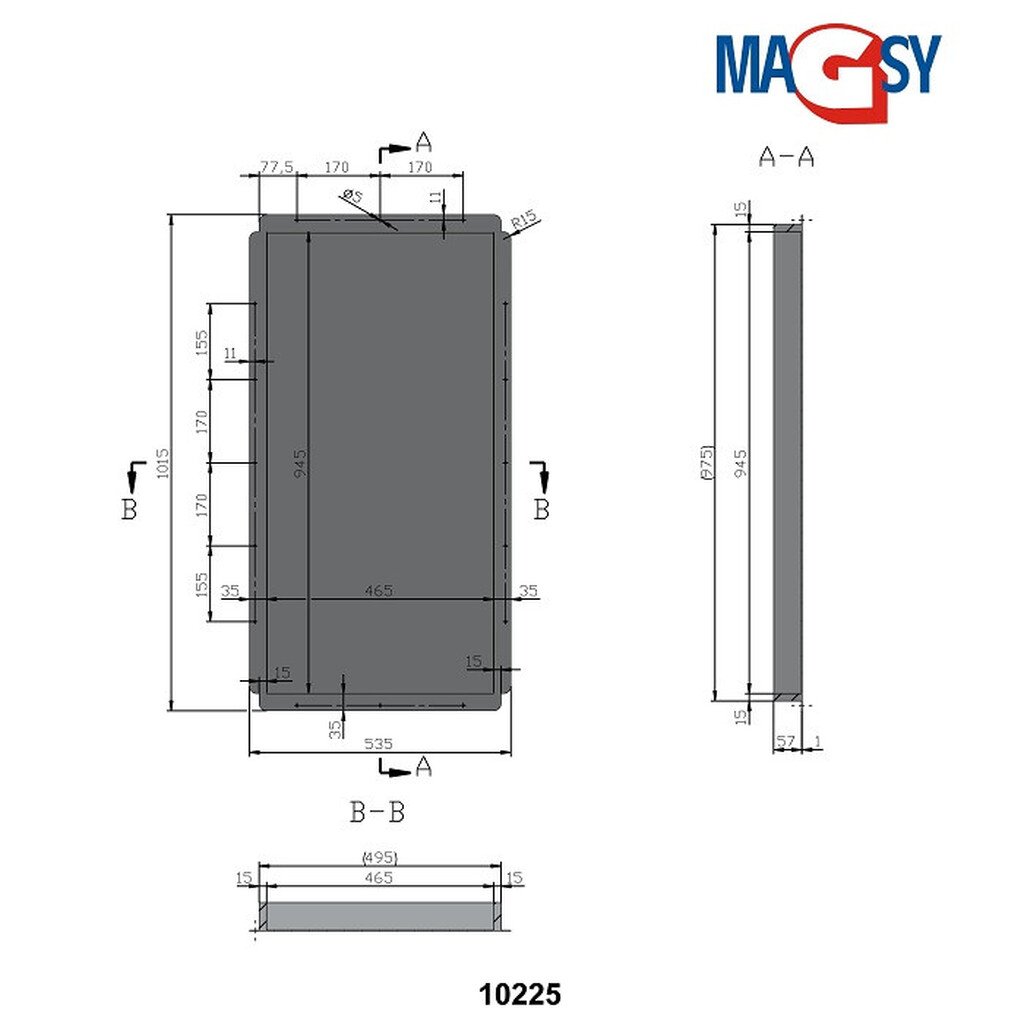

Rozmerová rada v mm - 400x600, 400x750, 400x800, 500x660, 500x800, 500x900, 500x990, 600x600, 600x750, 600x800, 600x900.

Na požiadavku zákazníka je možné vyrobiť dvierka iných rozmerov.
Vhodné aj pre väčšie revízne otvory - do plochy 6000 cm²

Použitie výrobku

Revízne dvierka pod obklady slúžia k zakrytiu revíznych otvorov v stenách, kde ďalšou požiadavkou je finálne dokončenie s nalepeným keramickým obkladom. Montujú sa v miestach, kde je potrebné mať prístup k revízii či inštaláciám. Sú určené k zabudovaniu do sadrokartonových systémov alebo do plnej steny (systém YTONG apod.). Vonkajší rám sa upevňuje v stavebnom otvore pomocou príslušných spojovacích prvkov a otváracia sadrokartónová doska, uchytená na pántoch z Al zliatiny, umožňuje prístup k rozvodom za stavebnými konštrukciami. Po zabudovaní sú dvierka obložené keramickým obkladom.

Magnetické dvierka nie sú určené k oddelovaniu požiarnych úsekov ani únikových ciest.

PREHLÁSENIE O VLASTNOSTIACH č. E01b

Revízne dvierka pod obklady RD-AL/S

(1) Identifikačný kód výrobku: skupina produktov E01b

(2) Katalógové označenie: E01b REVÍZNE DVIERKA RD-AL/S

(3) Použitie výrobku: Revízne dvierka pod obklady slúžia ako montážna pomôcka k zostaveniu dvierok revízneho otvoru, kde ďalšou požiadavkou je finálne dokončenie s nalepeným obkladom.

(4) Dodaváteľ: MAGSY, s.r.o., Holešovská 457, 763 16 FryštákProhlášení:

Prehlásenie:

Prehlasujeme, že na uvedený výrobok neexistuje harmonizovaná norma – výrobok nespadá pod CPR (Construction product regulation).

Prehlasujeme, že vlastnosti výrobku spĺňajú požiadavky na bezpečnosť a kvalitu. Spĺňajú požiadavky vyplývajúce zo Zákona č. 102/2001 Zb. zo dňa 22. februára 2001 o všeobecnej bezpečnosti výrobkov a o zmene niektorých zákonov v znení neskorších predpisov (Zákon o všeobecnej bezpečnosti výrobkov).

(9) Deklarované vlastnosti:

CERTIFIKÁT - Číslo: J-32-20545-13, Záverečný protokol č.32-9477

Základné charakteristiky a technické parametre sú uvedené v technickom liste.

Akreditovaná osoba podielajúca sa na prehlásení o vlastnostiach:
STROJÍRENSKÝ ZKUŠEBNÍ ÚSTAV, s. p.
Pobočka Jablonec nad Nisou
Tovární 5, 466 21 Jablonec nad Nisou

Neoddeliteľnou súčasťou prehlásenia o vlastnostiach je technický list.
Toto prehlásenie o vlastnostiach sa vydáva na výhradnú zodpovednosť dodávateľa uvedeného v bode (4).
