Magnetický rošt MR 100x100x50/2-QJN

Magnetický rošt, určený výhradne na priemyselné použitie, zabezpečuje dokonalé čistenie suchých zmesí od feromagnetických nečistôt (pod feromagnetickými nečistotami rozumieme plne magnetické kovy, ako sú železo, nikel, kobalt a zliatiny obsahujúce železo, nie paramagnetické, veľmi jemne magnetické materiály).

Pre správne fungovanie musí byť čistená zmes (materiál, ktorý sa nasype na magnetický rošt):

• homogénna,
• suchá s dobrými sypnými vlastnosťami, aby sa zabránilo upchatiu magnetického roštu, viď nižšie.

Magnetický rošt je vhodný len na použitie v nepretržitej prevádzke (počas ručného čistenia magnetického roštu sa musí zastaviť tok čisteného materiálu). Inštaluje sa len do zvislých  potrubí, trubice musia byť vodorovne (ak zvislá inštalácia nie je možná, nepoužívajte tento výrobok a kontaktujte nás pre výber iného magnetického roštu (magnetického separátora) alebo pre potvrdenie vhodnosti jeho použitia), napr. v potravinárskom a chemickom priemysle, v poľnohospodárstve, v priemysle spracovania odpadu v oblasti výroby stavebných materiálov, pozri zoznam vhodných materiálov nižšie.

Magnetický rošť sa používa ako predstupeň na ochranu technológie, aby sa kovové feromagnetické nečistoty nedostali do zariadenia, ktoré by mohli poškodiť, napríklad nože mlynov, drtičov, trysky regranulačných a granulačných liniek, trysky vstrekolisov,  lisovacích stolov, šrotovacích zariadení, jemných sít, keramických lisovacích stolíc, sklárske lisy atď. Môže sa použiť aj na čistenie zmesi na najvyššiu možnú čistotu, keď sa rošt umiestni na konci výrobného procesu tesne pred balením, expedíciou, aby počas ďalších operácií vo výrobnom závode už nedochádzalo ku kontaminácii kovovým feromagnetickým materiálom. V tomto prípade sa predpokladá, že materiál, ktorý sa má prečistiť, sa okamžite uzavrie do uzatvárateľných obalov alebo do iných uzatvárateľných nádob. Vďaka dobre navrhnutému magnetickému obvodu a sitovému labyrintu vytvorenému rozširujúcou sa kruhovou oceľou dochádza k vysokému zachytávaniu feromagnetických nečistôt (podrobný opis toho, aké kovové feromagnetické nečistoty dokáže tento magnetický rošt zachytiť, nájdete nižšie).

Zrnitosť (frakcia, veľkosť) čisteného materiálu môže mať priemer maximálne 3 mm (3x3x3 mm), pravidelný tvar, materiál musí byť dobre tekutý, suchý, nelepivý a bez hrudiek, aby sa zabránilo upchatiu (zablokovaniu) magnetického separátoru  materiálom. Pojem "dobre tekutý materiál" použitý v tomto opise znamená materiál, ktorý nemá vlastnosť klenbovania (zhlukovania do jednotných celkov) pri samovoľnom toku, a tým zabraňuje voľnému toku cez magnetický rošt.

Príkladom takýchto materiálov (ktoré dobre netečú) môžu byť vlhké, mastné materiály, ale aj materiály, ktoré sú na prvý pohľad suché, zdanlivo sa javia ako dobre sypajúce, ale ich prirodzenou vlastnosťou je, že sa dobre nesypú . Príkladom je hladká, veľmi jemne mletá múka alebo rôzne veľmi jemne mleté škroby. Materiály, ktoré odporúčame a ktoré sú podľa nášho odborného názoru a skúseností vhodné na sypanie (čistenie) cez tento magnetický rošt, sú uvedené nižšie (dbajte, prosím, na vyššie uvedenú maximálnu prípustnú veľkosť frakcie/zrna). V prípade, že materiál, z ktorého požadujete oddeliť kovové feromagnetické nečistoty (materiál na čistenie), nenájdete v nižšie uvedenom zozname, nepoužívajte tento výrobok a kontaktujte nás pre ďalšie vysvetlenie a prípadné odporúčanie iného magnetického separátora/roštu, alebo súhlas s tým, že tento typ je vhodný na použitie aj na magnetickú separáciu z vášho materiálu.

Zoznam materiálov vhodných na magnetickú separáciu pomocou magnetického roštu:

- kryštálový cukor

- práškový cukor (pozor na zahltenie materiálom, odporúčame sypať pomalšie a rovnomerne rozmiestniť po celej ploche roštu)

- obilniny, rôzne druhy

- šošovica (v prípade častého používania veľkého množstva šošovice hrozí riziko abrázie, upozorňujeme na možné rýchlejšie opotrebovanie krycích trubíc)

- drtené kakaové bôby

- drtené PET fľaše (pozor na zahltenie, odporúčame pomalšie a rovnomerné sypanie po celej ploche roštu, vhodné skôr pre menšie množstvá)

- gumárenský regranulát

- gumová drť

- semienka chilli

- krmivá pre zvieratá, dobre sypké, podobné múke až po hrubšie frakcie, ale s maximálnou veľkosťou zrna 3 mm (nesmú byť abrazívne)

- kokosová múka

- kakao

- múka (pozor, aby ste materiál nepreťažili, odporúča sa rozotrieť ho pomalšie a rovnomerne po celej ploche roštu)

- makové semienka (iba makové semienka, nie celé makovice)

- mletá kukurica

- mäsokostná múčka

- matcha prášok

- puding (riziko vyklenutia a upchatia materiálom, nalievajte pomaly a rovnomerne po celom magnetickom rošte)

- plastový granulát a regranulát

- plastová drť

- popol (nie horúci, ale ochladený na pracovnú teplotu magnetického roštu)

- potravinárske neabrazívne zmesi

- sušené mlieko

- sušená čokoláda

- sušený kokos

- sušené bylinky

- sušené korenie (jemne mleté alebo veľmi jemne drtené)

- sušené instantné polievky

- sušená srvátka (pozor na zahltenie, odporúčame pomalšie a rovnomerné sypanie po celej ploche roštu, vhodné skôr pre menšie množstvá)

- sezamové semienka

- sklená hmota (upozorňujeme na zvýšenú abráziu a zvýšené riziko predratia trubíc)

- soľ (upozorňujeme na možnú zníženú životnosť vzhľadom na použitý materiál v závislosti od frekvencie používania)

- objemové škroby, napr. kukuričný škrob

- stavebné materiály (dobre tekutý a neabrazívny)

- tapiokové perly

Opäť zdôrazňujeme, že materiály musia byť suché, dobre sypné (nesmú mať riziko klebovania), neabrazívne v maximálnej pravidelnej granulometrii do priemeru 3 mm (3x3x3 mm). Kapacita priepustnosti sa líši v závislosti od materiálu, z ktorého požadujete oddeliť feromagnetické nečistoty, nedá sa jednoznačne určiť, je rôzna pre každý typ materiálu. Ak si nie ste istí kapacitou priepustnosti, nepoužívajte tento magnetický rošt, obráťte sa na naše obchodné a technické oddelenie, aby vám odporučilo iný typ magnetického separátora alebo sa dohodlo na použití tohto typu.

Upozorňujeme, že sila steny krycej trubice je veľmi malá z dôvodu vysokej magnetickej indukcie (magnetickej sily) a odtrhovej sily na jej povrchu. Preto zvážte aj výšku, z ktorej budete sypať materiál na magnetický separátor (výška dopadu). Výška dopadu, z ktorej sa materiál sype na magnetický separátor, nesmie presiahnuť 1 m. Je to však individuálne pre každý typ materiálu. Nie je možné presne určiť a predpísať, z akej výšky sa má materiál sypať. V prípade sypania z veľkej výšky môže dôjsť k ohnutiu alebo prepichnutiu krycích trubíc a k poškodeniu celého výrobku. Ak je výška, z ktorej sa bude materiál sypať na magnetický separátor, vyššia ako 1 m, nepoužívajte tento výrobok a kontaktujte naše obchodno-technické oddelenie, aby vám odporučilo iný typ magnetického separátora alebo sa dohodlo na použití tohto typu.

Tento magnetický rošt zachytáva (oddeľuje) kovové feromagnetické častice od veľkosti 1 µm a menšie (charakteristicky feromagnetický, nemerateľný, magnetický prach) až do veľkosti 3 mm (3x3x3 mm), čo je maximálna frakcia (veľkosť) materiálu, ktorý môže dopadnúť na magnetický rošt a ktorý sa môže sypať na magnetický rošt. Vo výnimočných prípadoch môže magnetický rošt zachytiť aj väčšie kovové predmety do veľkosti 5 mm (5x5x5 mm). Predpokladá sa však, že náhodný výskyt takýchto nečistôt je maximálne do 1 % celkovej hodinovej kapacity triedeného materiálu (predpokladá sa pravidelné čistenie magnetického roštu od feromagnetických nečistôt; to neznamená, že celé 1 % väčších, feromagnetických nečistôt môže zostať na magnetickom rošte počas celého trvania hodinovej kapacity triedeného materiálu). Obsah týchto väčších feromagnetických nečistôt nesmie byť vyšší. Ak je prítomnosť týchto väčších feromagnetických nečistôt vo vašom materiáli vyššia, nepoužívajte tento magnetický rošt a obráťte sa na naše technické oddelenie predaja, ktoré vám poskytne odborné poradenstvo.

Do magnetického roštu nesmú zasahovať predmety väčšie, ako uvádzame (max. priemer 3 mm, 3x3x3 mm), s výnimkou feromagnetických prímesí, ktoré popisujeme vyššie.V prípade, že máte obavy z prítomnosti väčších feromagnetických alebo iných nečistôt, je potrebné vopred nastaviť sito s veľkosťou ôk max. 3 mm, aby sa tieto väčšie, nežiaduce predmety zachytili už pred vstupom do magnetického roštu (po inštalácii sita je potrebné zvážiť zníženie kapacitného zaťaženia, priepustnosti magnetického roštu). Sito nie je súčasťou dodávky magnetického roštu. Upozorňujeme tiež, že váš materiál môže obsahovať veľké množstvo jemných kovových nečistôt (veľmi jemný kovový magnetický prach s veľkosťou menšou ako 1 µm), ktoré môžu pokryť magnetické trubice a spôsobiť nepriechodnosť magnetického roštu (jemné magnetické častice nabaľujú materiál a zahlcujú celý systém). Zároveň sa výrazne znižuje magnetická sila/účinnosť magnetického roštu. V prípade, že sa vaše magnetické trubice ihneď po začatí prechodu materiálu cez magnetický rošt obalia a úplne "schovajú" do železného prachu, nejde o chybu magnetického roštu, ale musíte posilniť magnetickú separáciu iným magnetickým separátorom/roštom, alebo častejšie čistiť magnetický rošt, váš materiál pravdepodobne obsahuje veľmi veľké množstvo feromagnetických častíc.

Ak nie ste schopní zabezpečiť:

- neprítomnosť častíc vo vašom materiáli s priemerom väčším ako 3 mm (3x3x3 mm)

- menej ako 1 % väčších feromagnetických častíc (do 5 mm) v hodinovej kapacite

- minimálny kovový jemný prach vo vašom materiáli

nepoužívajte tento magnetický rošt a kontaktujte naše obchodné a technické oddelenie, aby vám odporučilo iný typ magnetického separátora alebo schválilo použitie tohto typu.

Magnetický rošt je navrhnutý tak, aby zachytil čo najviac kovových feromagnetických nečistôt. Všetko však závisí od množstva týchto feromagnetických nečistôt prítomných vo vašom materiáli. Nie je možné zaručiť zachytenie všetkých feromagnetických nečistôt. Vždy je potrebné zohľadniť konkrétnu technológiu a kapacity. V prípade potreby by sa mali dodatočne nainštalovať alebo pridať iné typy magnetickej separácie/magnetických roštov. Nespoliehajte sa, prosím, len na tento jeden magnetický rošt. Ak si nie ste istí, nepoužívajte tento typ magnetického roštu a kedykoľvek kontaktujte našich odborníkov na magnetickú separáciu.

Ak umiestňujete magnetický rošt do vlastnej konštrukcie (krabica, násypka…), upozorňujeme, že tieto konštrukcie nesmú byť vyrobené z kovového (magnetického) materiálu. Hrozí nebezpečenstvo poranenia a výrazné zníženie magnetickej sily. Všetky konštrukcie, v ktorých je magnetický rošt umiestnený, musia byť vyrobené z nemagnetických materiálov. Minimálna vzdialenosť medzi kovovými (magnetickými) konštrukciami a magnetickým roštom je 200 mm.

Nepoužívajte magnetický rošt na separáciu nehrdzavejúcej ocele (všeobecne označovanej ako nerez), aj keď sa zdá byť magnetická/paramagnetická (taká je napríklad po prechode rôznymi drtičmi alebo inými formami deformácie, rovnako ako tieto paramagnetické nehrdzavejúce ocele možno použiť na výrobu rôznych sít).

Magnetický rošt  nie je určený na magnetickú separáciu nemagnetických neželezných kovov ani na magnetickú separáciu dielov alebo častí obsahujúcich feromagnetické kovy (napr. plastové diely s vtlačenými kovovými časťami, rozdrvené okenné rámy so zvyškami kovových líšt, drevené pelety so zalisovanými jemnými drôtikmi...). V prípade, že potrebujete oddeliť takéto feromagnetické nečistoty, nepoužívajte tento magnetický rošt a obráťte sa na našich odborníkov na magnetickú separáciu, ktorí vám poradia, aký iný magnetický separátor použiť alebo aký typ pridať do vašej separačnej zostavy.

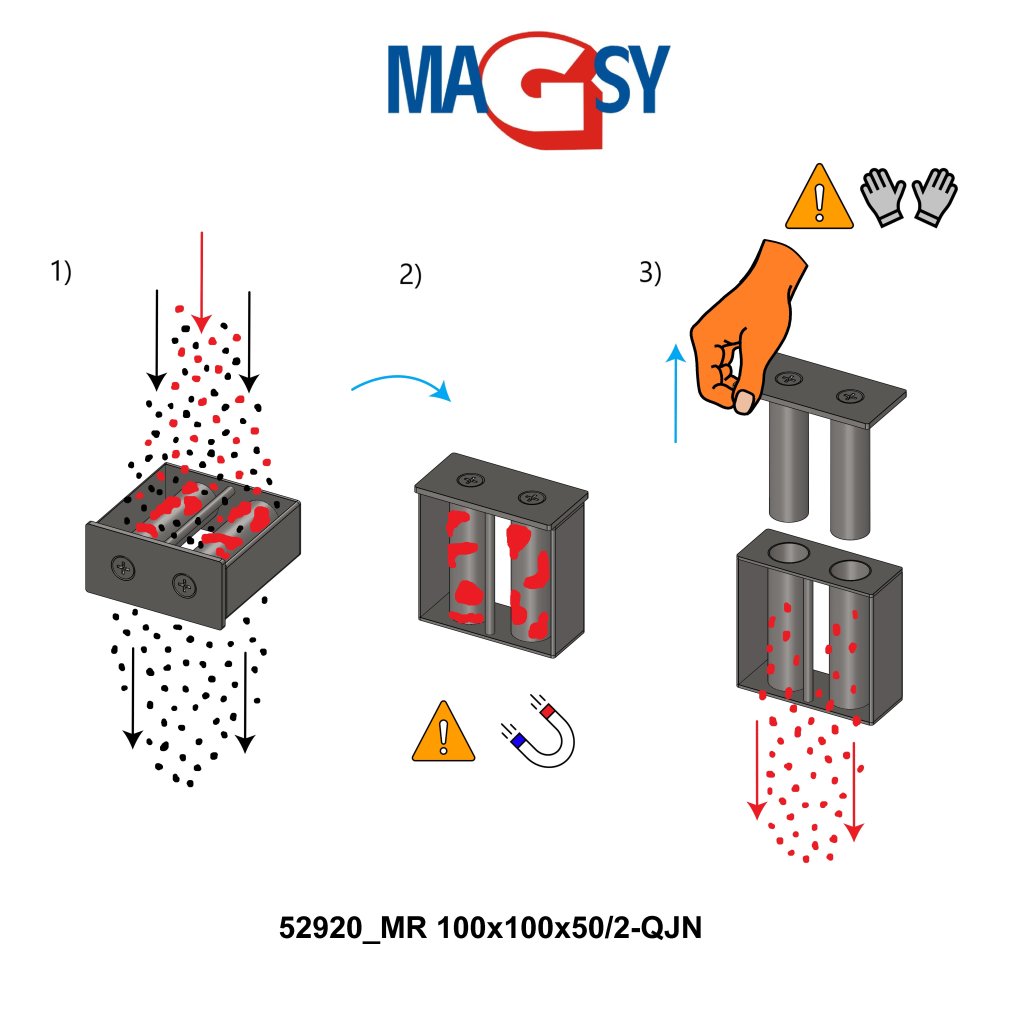

Upozorňujeme, že pri čistení magnetického roštu nie je možné používať tlakovú vodu ani namáčať magnetické jadrá. Na čistenie sa smie používať len suchá handrička alebo dobre vysušený tlakový vzduch na vyfúknutie zvyškov kovových nečistôt a oddeleného materiálu.

Pri čistení magnetického roštu buďte veľmi opatrní, magnetické jadrá sú veľmi silné a ich prichytenie ku kovovým predmetom môže spôsobiť  poranenie scvkanutím alebo priškripnutím. Neumiestňujte ho na nič magnetické (stoly, ponky, schodnice, podlahy...).

Tento magnetický rošt nie je určený na použitie v prostredí, ktoré je klasifikované ako výbušné prostredie (ATEX).

Magnetický rošt je určený len na použitie v interiéri. Neinštalujte ho vo vonkajšom prostredí.

Postup merania magnetickej indukcie

Merania sa vykonávajú štandardným gaussmetrom so sondou s priemerom 0,75 mm v mieste s najvyššou magnetickou indukciou - v mieste pólových nástavcov alebo v najnižšom bode oblúka magnetického obvodu. Skúška sa zopakuje 3-krát, vždy v inom bode magnetického obvodu, a vypočíta sa priemerná magnetická indukcia.

Postup merania odtrhovej sily

Merajte pomocou etalónu z leštenej ocele s priemerom 10 mm a výškou 20 mm. Merania sa vykonávajú v bode s najväčšou odtrhovou silou - v bode pólových nástavcov alebo v najnižšom bode oblúka magnetického obvodu. Zaznamenajte silu, pri ktorej sa etalón odtrhol. Skúšku zopakujte trikrát a vypočítajte priemernú silu odtrhnutia.

Pre vašu informáciu 10 N = približne 1 kg.

Ako potvrdenie o meraní a záruku nameraných hodnôt vystavujeme a súčasťou dodávky každého kusu magnetického separátora je originálny protokol o meraní vystavený len pre vašu konkrétnu magnetickú tyč (na protokole uvádzame skladové a sériové číslo).

Pracovná teplota:

-20 °C až +45 °C (-4 až +113 °F)

Prekročenie pracovnej teploty je v určitých prípadoch možné, ale je dôležité si uvedomiť, že to môže viesť k narušeniu funkčnosti alebo skráteniu životnosti zariadenia. V tomto prípade je potrebná konzultácia s výrobcom, aby sa objasnilo, do akej miery môže byť zariadenie vystavené vyšším teplotám bez poškodenia a zachovania bezpečnej prevádzky.

VAROVANIE:

Výsledná odtrhová sila a magnetická indukcia závisia od mnohých faktorov - napr. od rozmerov etalónu, vzduchovej medzery medzi etalónom a testovaným magnetickým obvodom, hrúbky meracej sondy, znečistenia povrchu, povrchovej úpravy etalónu atď. Uvedené hodnoty odtrhovej sily a magnetickej indukcie boli namerané za ideálnych podmienok daných skúšobným prostredím. Tieto hodnoty sa však môžu líšiť v závislosti od konkrétneho typu prostredia, kde napr. prevádzkové podmienky a následné opotrebovanie môžu ovplyvniť účinnosť výrobku, výsledky merania. Uvedené hodnoty je preto potrebné považovať za orientačné a akúkoľvek odchýlku nemožno považovať za chybu. Na určenie presnej hodnoty magnetickej indukcie a odtrhovej sily v konkrétnom prípade je potrebné vykonať skutočné meranie. Ak vám hodnoty odtrhovej sily nevyhovujú, pretože nezodpovedajú uvedeným hodnotám, môžete využiť možnosť zaručeného vrátenia do 30 dní za podmienok uvedených v obchodných podmienkach a zakúpiť si iný typ magnetického separátora. Týchto 30 dní slúži len na otestovanie tovaru, po uplynutí ktorých môže predávajúci vrátenie odmietnuť.
