Magnetické tyče: priemyselná separácia aj malé technické projekty
Magnetické tyče: priemyselná separácia aj malé technické projekty
Pod označením magnetická tyč sa môžu skrývať dva rozdielne výrobky. Priemyselná testovacia alebo separačná tyč zachytáva feromagnetické nečistoty zo zmesí. Malý tyčový magnet je dlhý valcový permanentný magnet určený na modelárstvo, senzory, držiaky a ďalšie technické aplikácie.
- Testovacia tyč slúži na kontrolu materiálu.
- Separačné tyče možno zostaviť do magnetického roštu.
- Malé valcové magnety sa zabudovávajú do výrobkov a zariadení.
- Neodýmové vyhotovenie ponúka vysokú silu pri malom priemere.
Testovacia a separačná magnetická tyč
Priemyselná magnetická tyč obsahuje magnetické jadro uzavreté v tenkom nehrdzavejúcom plášti. Feromagnetické častice sa zachytávajú na jej povrchu.
Používa sa napríklad na:
- kontrolu sypkých a tekutých zmesí,
- zachytávanie železných triesok a drôtikov,
- ochranu mlynov, drvičov a ďalších zariadení,
- overenie účinnosti magnetickej separácie,
- zostavenie magnetických roštov.
Aký je rozdiel medzi testovacou a pevnou tyčou?
Testovacia tyč má posuvné magnetické jadro a plastovú rukoväť. Po kontrole sa jadro posunie a nečistoty z povrchu ľahko odpadnú.
Pevná separačná tyč má jadro trvalo uzavreté vnútri. Pomocou závitu sa inštaluje do rámu, násypky alebo magnetického roštu.
Použitie v potravinárstve
Do potravinárskej prevádzky nepatrí automaticky každý valcový magnet. Vhodná musí byť celá konštrukcia, materiál plášťa, povrchové spracovanie aj spôsob čistenia. Vybrané priemyselné tyče sa vyrábajú z leštenej nehrdzavejúcej ocele AISI 304.
Malé neodýmové tyčové magnety
Malý tyčový magnet je valec, ktorého výška je rovnaká alebo väčšia než priemer. Póly sa spravidla nachádzajú na kruhových koncoch.
Tyčové neodýmové magnety sa používajú napríklad v:
- senzoroch a magnetických spínačoch,
- modeloch a stavebniciach,
- drobných držiakoch a uzáveroch,
- meracích prístrojoch,
- technických a školských demonštráciách.
Pri niektorých špeciálnych modeloch môže byť magnetizácia vedená diametrálne cez valcový plášť. Smer magnetizácie preto vždy skontrolujte v parametroch.
Neodým alebo AlNiCo?
Neodýmový magnet NdFeB
- veľmi vysoká sila pri malom objeme,
- vysoká odolnosť proti odmagnetizovaniu,
- široký výber rozmerov,
- nižšia teplotná odolnosť bežných akostí,
- nutná ochrana proti vlhkosti a korózii.
AlNiCo magnet
- veľmi dobrá teplotná stabilita,
- dobrá odolnosť proti korózii,
- vhodnosť pre snímače a vysoké teploty,
- nižší energetický výkon než NdFeB,
- vyššia citlivosť na nevhodné demagnetizačné pole.
Chemickú odolnosť voči kyselinám alebo rozpúšťadlám je nutné posúdiť pre konkrétnu zliatinu, prevádzkovú teplotu a prostredie.
Ako vybrať správnu magnetickú tyč?
- Kontrola vzorky: testovacia tyč s posuvným jadrom.
- Trvalá separácia: pevná tyč so závitom.
- Malý priestor a vysoká sila: neodýmový valcový magnet.
- Vyššia teplota: špeciálny NdFeB, SmCo alebo AlNiCo.
- Potravinárstvo: hygienicky vhodná konštrukcia s doloženými parametrami.
Bezpečnosť pri používaní
- Neodýmové magnety môžu pricviknúť prsty.
- Nenechávajte ich prudko narážať do seba.
- Malé magnety uchovávajte mimo dosahu detí.
- Priemyselnú tyč čistite až po zastavení výrobnej linky.
- Magnetický plášť chráňte pred nárazom a prederavením.
- Poniklované magnety používajte iba v suchom interiéri.
Odporúčané magnetické tyče
Magnetická testovacia tyč 28 mm
Ručná priemyselná tyč na kontrolu prítomnosti feromagnetických nečistôt v suchých aj vhodných tekutých materiáloch.
- Priemer magnetickej časti 28 mm
- Dĺžka magnetickej časti 140 mm
- Magnetická indukcia 10 257 Gs
- Odtrhová sila 81 N
- Hmotnosť 1,1 kg
- Neodýmové magnetické jadro
- Nehrdzavejúca oceľ AISI 304
- Leštený povrch
- Teplotná odolnosť do 80 °C
- Kód produktu 52943

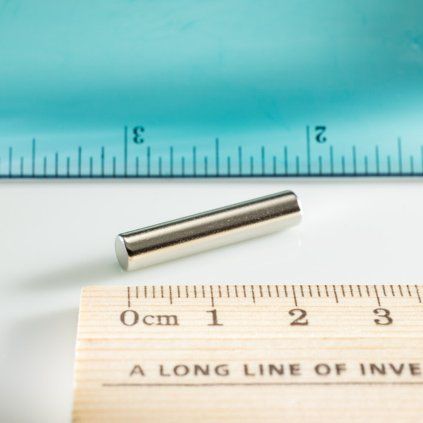

Neodýmový magnet valec 5 × 25 mm
Dlhý štíhly magnet na senzory, modely, demonštračné zostavy a konštrukcie s obmedzeným priemerom.
- Priemer 5 mm
- Výška 25 mm
- Odtrhová sila 11 N
- Odtrhová sila približne 1,1 kg
- Hmotnosť 3,68 g
- Magnetická akosť N45
- Magnetizovaný rovnobežne s osou
- Poniklovaný povrch
- Teplotná odolnosť do 80 °C
- Kód produktu 280030

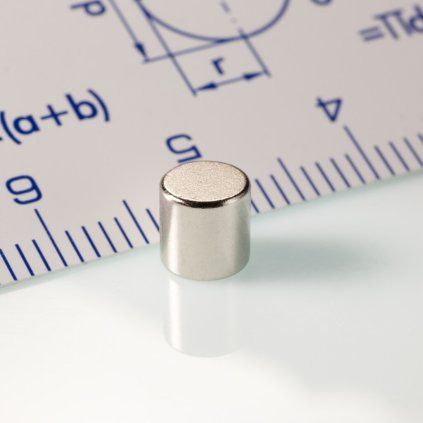

Neodýmový magnet valec 5 × 5 mm
Malý valcový magnet na modelárstvo, uzávery, senzory a ďalšie drobné technické projekty.
- Priemer 5 mm
- Výška 5 mm
- Odtrhová sila 11,3 N
- Odtrhová sila približne 1,13 kg
- Hmotnosť 0,74 g
- Magnetická akosť N45
- Magnetizovaný rovnobežne s osou
- Poniklovaný povrch
- Teplotná odolnosť do 80 °C
- Kód produktu 20878
Najčastejšie otázky
Je testovacia tyč rovnaká ako tyčový magnet?
Nie. Testovacia tyč je priemyselný nástroj s magnetickým jadrom v nehrdzavejúcom plášti. Tyčový magnet je samostatný valcový permanentný magnet.
Ako sa testovacia tyč čistí?
Prenesie sa nad nádobu a posunutím vnútorného jadra sa zachytené nečistoty uvoľnia.
Zachytí magnetická tyč každý kov?
Nie. Zachytáva hlavne železo, bežnú oceľ a ďalšie feromagnetické materiály.
Je AlNiCo rovnako silné ako neodým?
Nie. AlNiCo má nižší energetický výkon, ale ponúka lepšiu stabilitu pri vysokých teplotách.
Je každý nehrdzavejúci plášť vhodný do potravinárstva?
Nie automaticky. Je nutné posúdiť materiál, povrch, konštrukciu, čistiteľnosť a požiadavky konkrétnej prevádzky.
Zhrnutie
Priemyselné testovacie a separačné tyče slúžia na zachytávanie feromagnetických nečistôt. Malé tyčové magnety sa naopak zabudovávajú do modelov, senzorov, držiakov a ďalších zariadení.
Neodýmové magnety ponúkajú vysokú silu pri malom rozmere. AlNiCo je vhodnejšie tam, kde je dôležitá vysoká teplotná stabilita, nie maximálny výkon.
