Neodymové magnety valce
Neodýmové magnety vo valcovom tvare s magnetizáciou rovnobežnou s osou predstavujú ideálne riešenie pre aplikácie vyžadujúce vysokú prídržnú silu pozdĺž dĺžky valca. Vďaka smeru magnetizácie pozdĺž osi sa magnetické pole sústreďuje na čelné plochy valca, čo umožňuje silné uchytenie na kovových podkladoch s minimálnou krycou vrstvou a výbornou stabilitou.
Radenie produktov
Značky
Rozsah odtrhovej sily (kg)
Rozsah teplotnej odolnosti
Rozsah priemeru A (mm)
Rozsah výšky B (mm)

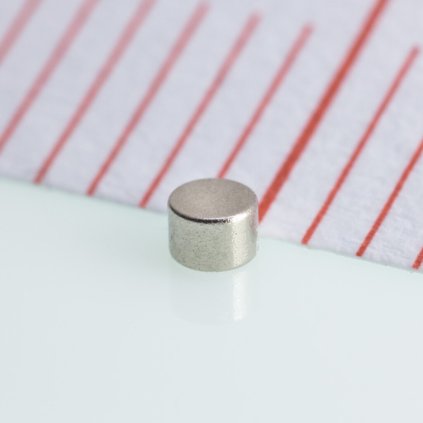

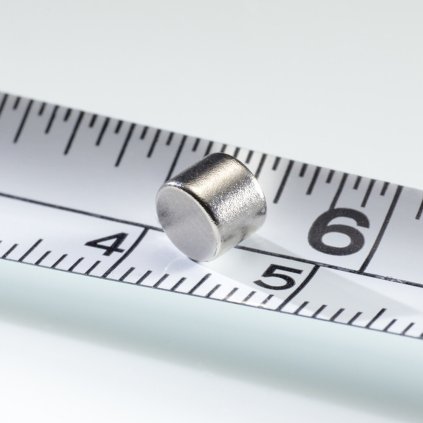

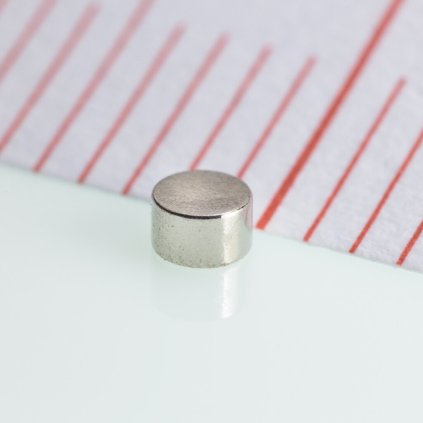

Výpis produktov
1Zmerajte priemer A a výšku B
Valcový magnet je určený dvomi rozmermi: priemerom A a výškou (dĺžkou) B. Pri držaní na plochom povrchu drží kruhovou čelnou plochou, takže odtrhová sila rastie predovšetkým s priemerom. Výška ovplyvňuje hĺbku a stabilitu magnetického poľa a odolnosť proti odmagnetizovaniu.
Ak valec vkladáte do vyvŕtaného otvoru, voľte priemer s vôľou približne 0,1 až 0,2 mm oproti otvoru, aby ste ho dokázali vlepiť bez zadierania.
2Overte si smer magnetizácie
Väčšina valcov je magnetizovaná axiálne, teda cez výšku B, takže póly (sever a juh) sú na dvoch kruhových čelách a magnet drží čelnou plochou. Existujú aj diametrálne magnetizované valce, kde sú póly na bočnom plášti; tie sa používajú napríklad v snímačoch otáčania a v rotačných zostavách.
Smer magnetizácie nájdete v parametroch produktu. Ak ho aplikácia vyžaduje (senzory, motory, spojky), overte si ho pred nákupom.
3Čítajte odtrhovú silu v reálnych podmienkach
Deklarovaná odtrhová sila platí pri priamom kontakte kruhového čela s rovnou, čistou oceľovou platňou, ktorej hrúbka je aspoň taká veľká ako výška magnetu. Vzduchová medzera už od 1 mm, tenký alebo lakovaný plech, hrdza aj bočný (šmykový) ťah silu výrazne znižujú.
Počítajte s rezervou: voľte magnet s 2 až 3-krát vyššou silou, než je hmotnosť, ktorú má udržať.
4Zvoľte akosť od N35 po N52
Číslo za písmenom N udáva energetický súčin, teda "silu" materiálu. N35 je najbežnejšia a najlacnejšia akosť, N52 má pri rovnakom rozmere najvyššiu odtrhovú silu. Ak potrebujete tenký valec s maximálnou silou, voľte vyššiu akosť. Ak nie ste tlačení rozmerom, akosť N35 až N42 ponúka najlepší pomer ceny a výkonu.
5Skontrolujte teplotnú odolnosť
Bežné valcové magnety triedy N pracujú spoľahlivo približne do 80 °C. Nad touto hranicou začínajú nevratne strácať silu. Pre teplejšie prostredie voľte vyššie triedy (M, H, SH, UH, EH, AH). Presnú maximálnu pracovnú teplotu nájdete pri každom produkte v parametroch.
| Trieda | Max. pracovná teplota | Typické použitie |
|---|---|---|
| N | do 80 °C | interiér, bežné držanie, domácnosť |
| M | do 100 °C | mierne teplé prostredie |
| H | do 120 °C | strojárstvo, teplejšie prevádzky |
| SH | do 150 °C | motory, priemyselné aplikácie |
| UH | do 180 °C | teplotne náročné prostredie |
| EH | do 200 °C | vysokoteplotné aplikácie |
| AH | do 230 °C | najvyššia teplotná odolnosť NdFeB |
Hodnoty sú orientačné; pre trvalé teploty nad 230 °C sú vhodnejšie samáriové magnety.
6Vyriešte uloženie a manipulujte bezpečne
Valce sa ideálne hodia do vyvŕtaných otvorov, zápustiek a magnetických úchytov. Do otvoru ich vlepte epoxidom, povrch najprv očistite a odmastite; prípadne voľte samolepiace valcové vyhotovenie. Materiál NdFeB koroduje, preto sa magnety pokovujú vrstvou Ni-Cu-Ni; do vlhka a exteriéru voľte epoxidovú alebo gumovú úpravu.
Tip: Malé valce s veľkou silou k sebe priskočia rýchlo a môžu pricviknúť kožu alebo sa odštiepiť. Manipulujte pomaly, väčšie kusy prekladajte dištančnými podložkami a magnety držte mimo dosahu detí, elektroniky, platobných kariet a kardiostimulátorov.
Súvisiace kategórie ku kategórii Neodymové valcové magnety
- Valce s otvorom
- Samolepiace valcové magnety
- Odtrhová sila do 0,3 kg
- Odtrhová sila 0,3 až 1 kg
- Odtrhová sila 1 až 2 kg
- Odtrhová sila 2 až 5 kg
- Odtrhová sila 5 až 15 kg
- Odtrhová sila 15 až 50 kg
- Odtrhová sila 50+ kg
- Teplotná odolnosť 41 až 80 °C
- Teplotná odolnosť 81 až 120 °C
- Teplotná odolnosť 121 až 150 °C
- Teplotná odolnosť 151 až 200 °C
- Teplotná odolnosť 201 až 350 °C
- Výber podľa priemeru A
- Priemer A 5 až 10 mm
- Priemer A 10 až 15 mm
- Výber podľa výšky B
- Výška B 5 až 10 mm
- Výška B 10 až 15 mm
Časté otázky k valcovým magnetom
Väčšina valcov je magnetizovaná axiálne, teda cez výšku B, takže severný a južný pól sú na dvoch kruhových čelách a magnet drží čelnou plochou. Existujú aj diametrálne magnetizované valce s pólmi na bočnom plášti, ktoré sa používajú napríklad v snímačoch otáčania a rotačných zostavách. Smer magnetizácie je uvedený v parametroch každého produktu.
Rozmery sa uvádzajú ako priemer A × výška (dĺžka) B v milimetroch, napríklad 10 × 5 mm znamená priemer 10 mm a výšku 5 mm. Pri držaní na plochom povrchu rozhoduje predovšetkým priemer, ktorý určuje veľkosť dosadacej kruhovej plochy; výška ovplyvňuje hĺbku poľa a odolnosť proti odmagnetizovaniu.
Valec sa vďaka kruhovému prierezu ideálne vkladá do vyvŕtaných otvorov, zápustiek a magnetických úchytov a drží skôr bodovo. Blok (kváder) má väčšie rovné plochy, lepšie sa lepí na ploché povrchy a hodí sa do drážok a lineárnych zostáv. Ak potrebujete magnet zapustiť do kruhového otvoru alebo bodové uchytenie, voľte valec.
Nie. Uvedená sila platí pri priamom kontakte kruhového čela s hrubou, rovnou a čistou oceľou. Vzduchová medzera už od 1 mm, náter, prach či vrstva lepidla silu výrazne znižujú, rovnako ako tenký plech alebo bočné namáhanie namiesto kolmého ťahu. Pri výbere počítajte s rezervou, ideálne 2 až 3-krát vyššiu silu, než je udržiavaná hmotnosť.
Štandardný valec triedy N pracuje bez straty sily približne do 80 °C. Pre vyššie teploty existujú triedy M (do 100 °C), H (do 120 °C), SH (do 150 °C), UH (do 180 °C), EH (do 200 °C) a AH (do 230 °C). Pri prekročení maximálnej pracovnej teploty magnet nevratne stráca časť sily. Pri trvalých teplotách nad 230 °C sú vhodnejšie samáriové magnety.
Zvoľte priemer valca s vôľou približne 0,1 až 0,2 mm oproti otvoru, aby sa dal vlepiť bez zadierania. Otvor aj magnet očistite a odmastite a použite epoxidové lepidlo, ktoré vyplní medzeru a vytvorí pevný spoj. Ak magnet nechcete lepiť, voľte samolepiace valcové vyhotovenie alebo hotový magnetický úchyt s valcom vo vnútri.
V kategórii neodymových valcových magnetov nájdete valce v akostiach N35 až N52, v priemeroch od niekoľkých milimetrov po desiatky milimetrov, s axiálnou aj diametrálnou magnetizáciou a s odtrhovou silou od desatín kilogramu po desiatky kilogramov. Pri každom magnete uvádzame priemer A a výšku B, smer magnetizácie, akosť, odtrhovú silu, povrchovú úpravu aj maximálnu pracovnú teplotu, aby ste vybrali presne podľa použitia, nielen podľa najvyššej sily.
