Neodymové magnety medzikružia
Neodýmové magnety v tvare medzikružia s magnetizáciou rovnobežnou s osou predstavujú presné a výkonné riešenie na uchytenie a konštrukčné aplikácie v priemysle. Vďaka tvaru medzikružia (prstenca) je možné magnet bezpečne nasadiť okolo hriadeľa, tŕňa alebo iného valcového prvku, pričom magnetické pole je orientované pozdĺž osi – to umožňuje vyššiu prídržnú silu v pozdĺžnom smere a minimalizuje straty pri kontakte.
Radenie produktov
Značky
Rozsah odtrhovej sily (kg)
Rozsah priemeru A (mm)
Rozsah výšky C (mm)
Rozsah vnútorného priemeru B (mm)

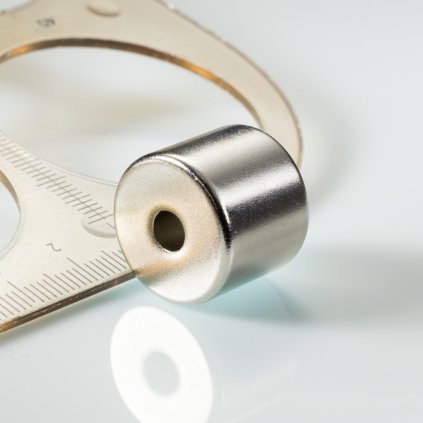

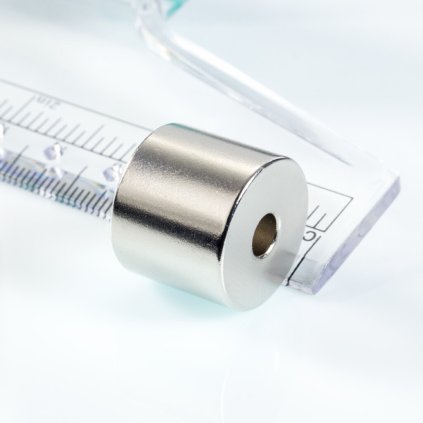

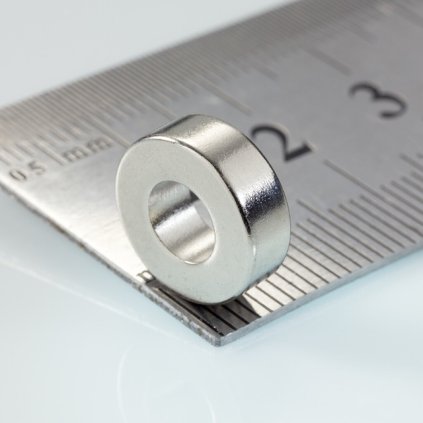

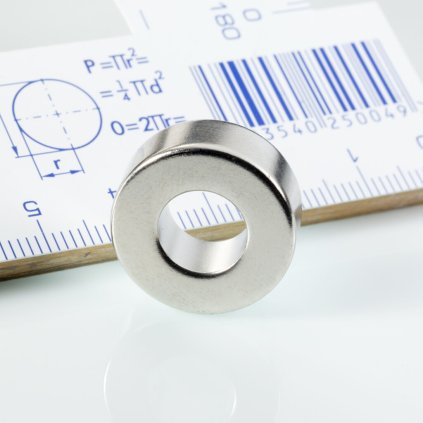

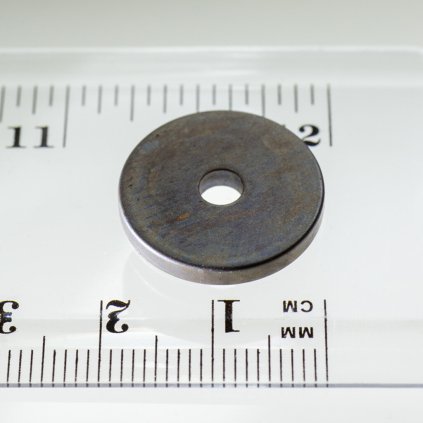

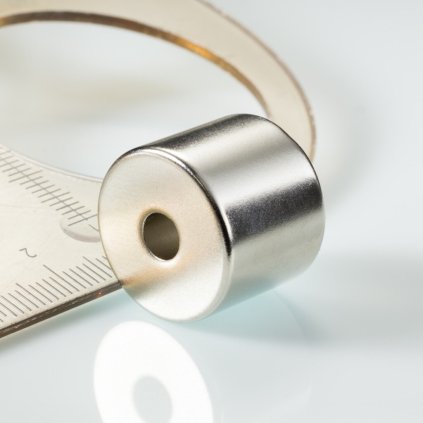

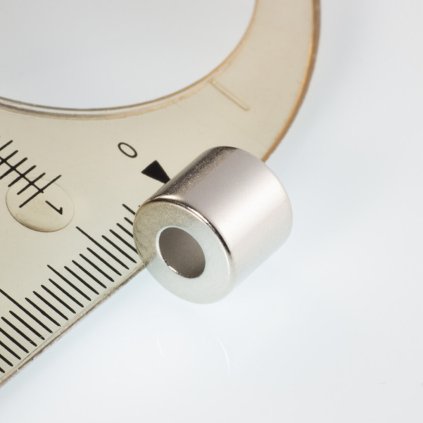

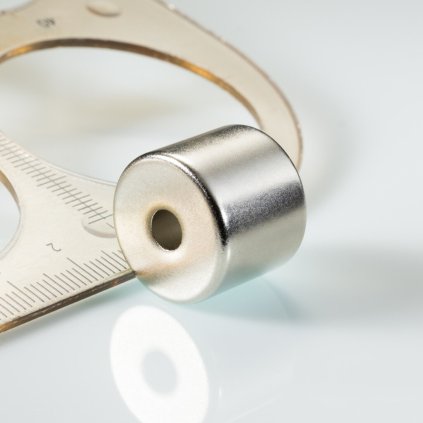

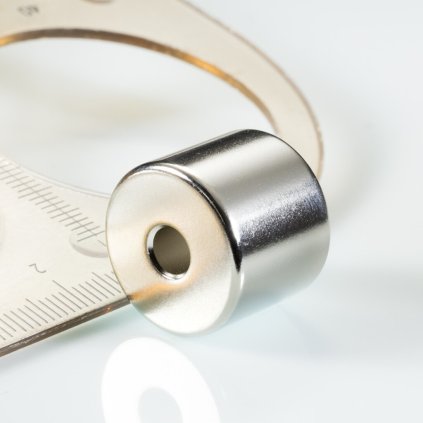

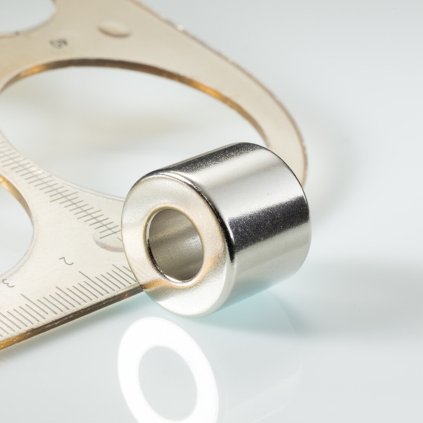

Výpis produktov
1Zmerajte tri rozmery: vonkajší priemer A, vnútorný priemer B a výšku C
Medzikružie je magnet v tvare prstenca s otvorom v strede. Určujú ho tri rozmery: vonkajší priemer A, vnútorný priemer B (samotný otvor) a výška (hrúbka) C. Vonkajší priemer A a výška určujú silu, vnútorný priemer B rozhoduje o tom, cez akú skrutku alebo hriadeľ magnet nasadíte.
Držná plocha je medzikružie, teda plocha prstenca bez otvoru. Väčší otvor pri rovnakom vonkajšom priemere znamená menšiu plochu a nižšiu silu.
2Zvoľte vnútorný priemer B podľa skrutky alebo hriadeľa
Otvor voľte o niečo väčší, než je priemer skrutky alebo hriadeľa, aby magnet sadol bez násilia. Pre skrutku M4 sa hodí otvor približne 4,5 mm, pre M5 približne 5,5 mm; ponechajte vôľu zhruba 0,3 až 0,5 mm.
Ak magnet skrutkujete, použite pod hlavu skrutky podložku, ktorá rozloží tlak a chráni krehký materiál pred prasknutím.
3Počítajte s vplyvom otvoru na odtrhovú silu
Deklarovaná odtrhová sila platí pri priamom kontakte prstencovej plochy s rovnou, čistou oceľou. Otvor v strede uberá z pólovej plochy, preto medzikružie drží menej než plný valec rovnakého vonkajšieho priemeru. Silu ďalej znižuje vzduchová medzera, náter, tenký plech aj bočný ťah.
Počítajte s rezervou: voľte magnet s 2 až 3-krát vyššou silou, než je hmotnosť, ktorú má udržať.
4Zvoľte akosť od N35 po N52
Číslo za písmenom N udáva energetický súčin, teda "silu" materiálu. N35 je najbežnejšia a najlacnejšia akosť, N52 má pri rovnakom rozmere najvyššiu odtrhovú silu. Ak potrebujete tenké medzikružie s maximálnou silou, voľte vyššiu akosť. Ak nie ste tlačení rozmerom, akosť N35 až N42 ponúka najlepší pomer ceny a výkonu.
5Skontrolujte teplotnú odolnosť
Bežné medzikružia triedy N pracujú spoľahlivo približne do 80 °C. Nad touto hranicou začínajú nevratne strácať silu. Pre teplejšie prostredie voľte vyššie triedy (M, H, SH, UH, EH) až do zhruba 200 °C. Presnú maximálnu pracovnú teplotu nájdete pri každom produkte v parametroch.
| Trieda | Max. pracovná teplota | Typické použitie |
|---|---|---|
| N | do 80 °C | interiér, bežné držanie, domácnosť |
| M | do 100 °C | mierne teplé prostredie |
| H | do 120 °C | strojárstvo, teplejšie prevádzky |
| SH | do 150 °C | motory, priemyselné aplikácie |
| UH | do 180 °C | teplotne náročné prostredie |
| EH | do 200 °C | vysokoteplotné aplikácie |
Hodnoty sú orientačné; pre trvalé teploty nad 200 °C sú vhodnejšie samáriové magnety.
6Namontujte cez otvor a manipulujte bezpečne
Hlavná výhoda medzikružia je mechanické uchytenie cez otvor bez lepenia: magnet priskrutkujete alebo nasadíte na hriadeľ, čo je pevné a zároveň rozoberateľné. Skrutku doťahujte citlivo a s podložkou, materiál NdFeB je krehký a pri prílišnom uťahovaní môže prasknúť.
Tip: Silné medzikružia k sebe priskočia veľkou silou a môžu pricviknúť prsty alebo sa odštiepiť. Manipulujte pomaly, väčšie kusy prekladajte dištančnými podložkami a magnety držte mimo dosahu detí, elektroniky, platobných kariet a kardiostimulátorov.
Súvisiace kategórie ku kategórii Neodymové medzikružia
- Valce s otvorom
- Samolepiace magnety
- Výber podľa odtrhovej sily
- Výber podľa priemeru A
- Výber podľa vnútorného priemeru B
- Výber podľa výšky C
- Odtrhová sila do 0,3 kg
- Odtrhová sila 0,3 až 1 kg
- Odtrhová sila 1 až 2 kg
- Odtrhová sila 2 až 5 kg
- Odtrhová sila 5 až 15 kg
- Odtrhová sila 15 až 50 kg
- Odtrhová sila 50+ kg
- Vnútorný priemer B 3 až 6 mm
- Vnútorný priemer B 6 až 10 mm
- Vnútorný priemer B 10 až 15 mm
- Vnútorný priemer B 15 až 20 mm
- Priemer A 15 až 20 mm
- Priemer A 20 až 25 mm
- Výška C 5 až 10 mm
Časté otázky k medzikružiam
Medzikružie sa vďaka otvoru v strede montuje mechanicky: priskrutkujete ho cez otvor alebo nasadíte na hriadeľ či čap. Toto uchytenie je pevné a zároveň rozoberateľné a nevyžaduje lepidlo. Pri skrutkovaní použite pod hlavu skrutky podložku a doťahujte citlivo, pretože NdFeB je krehký a pri prílišnom tlaku môže prasknúť.
Rozmery sa uvádzajú ako vonkajší priemer A × vnútorný priemer B × výška (hrúbka) C v milimetroch. A je celkový priemer prstenca, B je priemer otvoru v strede a C je hrúbka. Vonkajší priemer a výška určujú silu, vnútorný priemer B určuje, cez akú skrutku alebo hriadeľ magnet nasadíte.
Otvor voľte o niečo väčší, než je priemer skrutky, aby magnet sadol bez násilia. Pre skrutku M4 sa hodí otvor približne 4,5 mm, pre M5 približne 5,5 mm; ponechajte vôľu zhruba 0,3 až 0,5 mm. Pri nasadzovaní na hriadeľ platí rovnaké pravidlo, otvor musí byť mierne väčší než hriadeľ.
Áno. Otvor v strede uberá z pólovej plochy, ktorá drží, preto medzikružie s rovnakým vonkajším priemerom má nižšiu odtrhovú silu než plný valec. Čím väčší je otvor voči vonkajšiemu priemeru, tým výraznejší je pokles sily. Ak potrebujete maximálnu silu a otvor nepotrebujete, zvážte plný valec.
Medzikružia sú spravidla magnetizované axiálne, teda cez výšku C, takže severný a južný pól sú na dvoch prstencových čelách a magnet drží týmito plochami. Smer magnetizácie je uvedený v parametroch každého produktu.
Štandardné medzikružie triedy N pracuje bez straty sily približne do 80 °C. Pre vyššie teploty existujú triedy M (do 100 °C), H (do 120 °C), SH (do 150 °C), UH (do 180 °C) a EH (do 200 °C). Pri prekročení maximálnej pracovnej teploty magnet nevratne stráca časť sily. Pri trvalých teplotách nad 200 °C sú vhodnejšie samáriové magnety.
V kategórii neodymových medzikruží nájdete prstencové magnety s otvorom v akostiach N35 až N52, v širokej škále vonkajších aj vnútorných priemerov a s odtrhovou silou od desatín kilogramu po desiatky kilogramov. Pri každom magnete uvádzame vonkajší priemer A, vnútorný priemer B, výšku C, akosť, odtrhovú silu, povrchovú úpravu aj maximálnu pracovnú teplotu, aby ste vybrali presne podľa skrutky, hriadeľa a použitia.
