Neodymové magnety valce s otvorom
Ponúkame aj magnety s otvorom pre zapustený skrutku. Odporúčame magnety s otvorom kúpiť priamo, pretože do magnetov sa neodporúča vŕtať, sú krehké a je veľká pravdepodobnosť, že prasknú.
Radenie produktov
Značky
Priemer D1 (mm)
Rozsah odtrhovej sily (kg)
Rozsah priemeru A (mm)
Rozsah výšky B (mm)
Výpis produktov
Ovládacie prvky výpisu
1Zmerajte tri rozmery: priemer A, výšku B a otvor D1

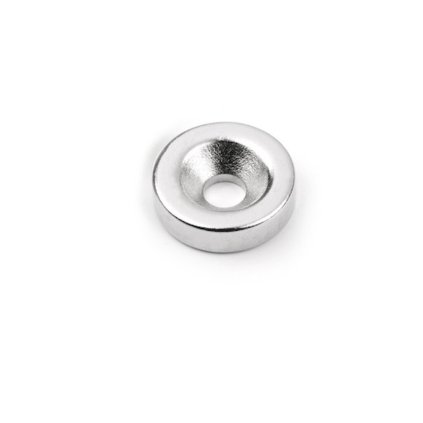

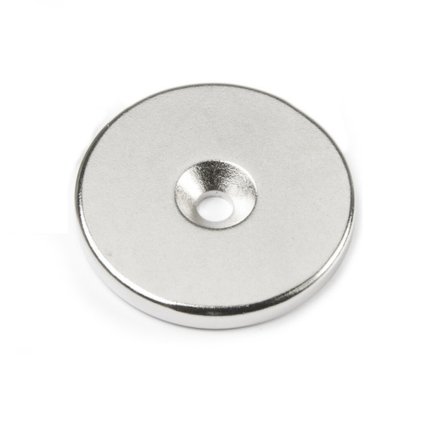

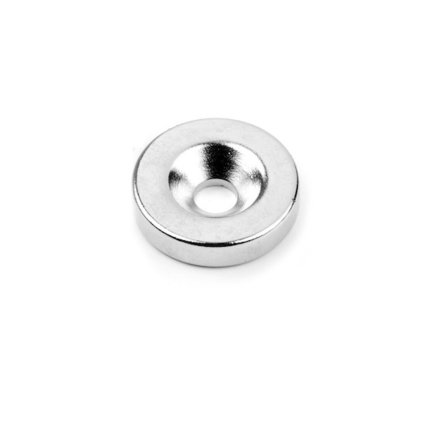

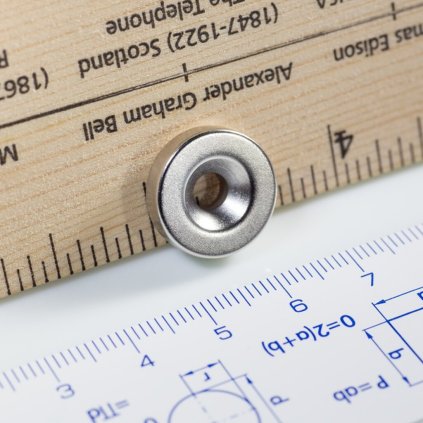

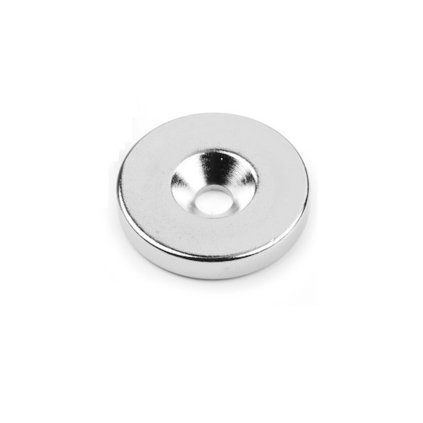

Valec s otvorom je valcový magnet s dierou v strede, cez ktorú sa priskrutkuje. Určujú ho tri rozmery: vonkajší priemer A, výška (hrúbka) B a priemer otvoru D1 pre skrutku. Vonkajší priemer A a výška určujú odtrhovú silu, priemer otvoru D1 rozhoduje o tom, akú skrutku cez magnet prevlečiete.
Väčšina týchto valcov má zápustku, takže hlava skrutky s kužeľovou hlavou sadne zarovno s povrchom magnetu.
2Zvoľte otvor D1 podľa skrutky
Otvor D1 volíte tak, aby ním prešiel driek skrutky. Otvor 3,4 mm sa hodí na skrutku M3, otvor 4,3 alebo 4,5 mm na skrutku M4. Pre pevné a zároveň zarovnané uchytenie použite skrutku so zápustnou (kužeľovou) hlavou, ktorá sadne do zápustky magnetu.
3Čítajte odtrhovú silu v reálnych podmienkach
Deklarovaná odtrhová sila platí pri priamom kontakte činnej plochy s rovnou, čistou oceľou. Otvor v strede mierne uberá z pólovej plochy, preto valec s otvorom drží o niečo menej než plný valec rovnakého priemeru. Silu ďalej znižuje vzduchová medzera, náter, tenký plech aj bočný ťah.
Počítajte s rezervou: voľte magnet s 2 až 3-krát vyššou silou, než je hmotnosť, ktorú má udržať.
4Zvoľte akosť od N35 po N52
Číslo za písmenom N udáva energetický súčin, teda "silu" materiálu. N35 je najbežnejšia a najlacnejšia akosť, N52 má pri rovnakom rozmere najvyššiu odtrhovú silu. Ak potrebujete pri malom priemere maximálnu silu, voľte vyššiu akosť. Ak nie ste tlačení rozmerom, akosť N35 až N42 ponúka najlepší pomer ceny a výkonu.
5Skontrolujte teplotnú odolnosť
Bežné valce s otvorom triedy N pracujú spoľahlivo približne do 80 °C. Nad touto hranicou začínajú nevratne strácať silu. Pre teplejšie prostredie voľte vyššie triedy (M, H, SH, UH, EH) až do zhruba 200 °C. Presnú maximálnu pracovnú teplotu nájdete pri každom produkte v parametroch.
| Trieda | Max. pracovná teplota | Typické použitie |
|---|---|---|
| N | do 80 °C | interiér, bežné držanie, domácnosť |
| M | do 100 °C | mierne teplé prostredie |
| H | do 120 °C | strojárstvo, teplejšie prevádzky |
| SH | do 150 °C | motory, priemyselné aplikácie |
| UH | do 180 °C | teplotne náročné prostredie |
| EH | do 200 °C | vysokoteplotné aplikácie |
Hodnoty sú orientačné; pre trvalé teploty nad 200 °C sú vhodnejšie samáriové magnety.
6Namontujte skrutkou a manipulujte bezpečne
Hlavná výhoda valca s otvorom je pevné a rozoberateľné uchytenie skrutkou bez lepenia. Cez otvor prevlečte skrutku a zaskrutkujte magnet na miesto; hlava skrutky sadne do zápustky zarovno s povrchom. Skrutku doťahujte citlivo, materiál NdFeB je krehký a pri prílišnom tlaku môže prasknúť.
Tip: Silné valce s otvorom k sebe priskočia veľkou silou a môžu pricviknúť prsty alebo sa odštiepiť. Manipulujte pomaly, väčšie kusy prekladajte dištančnými podložkami a magnety držte mimo dosahu detí, elektroniky, platobných kariet a kardiostimulátorov.
Súvisiace kategórie ku kategórii Neodymové valce s otvorom
- Výber podľa odtrhovej sily
- Výber podľa priemeru A
- Výber podľa výšky B
- Výber podľa otvoru D1
- Odtrhová sila 0,3 až 1 kg
- Odtrhová sila 1 až 2 kg
- Odtrhová sila 2 až 5 kg
- Odtrhová sila 5 až 15 kg
- Otvor D1 3,4 mm (M3)
- Otvor D1 4,3 mm (M4)
- Otvor D1 4,5 mm (M4)
- Výška B do 5 mm
- Výška B 5 až 10 mm
- Priemer A 5 až 10 mm
- Priemer A 10 až 15 mm
- Priemer A 15 až 20 mm
- Priemer A 20 až 25 mm
- Priemer A 25 až 30 mm
- Priemer A 30 až 35 mm
- Neodymové medzikružia
Časté otázky k valcom s otvorom
Cez otvor v strede prevlečiete skrutku a magnet ňou priskrutkujete na miesto. Väčšina týchto valcov má zápustku, takže hlava skrutky so zápustnou (kužeľovou) hlavou sadne zarovno s povrchom. Uchytenie je pevné, rozoberateľné a nevyžaduje lepidlo, čo je jeho hlavná výhoda oproti lepenému magnetu.
Rozmery sa uvádzajú ako vonkajší priemer A × výška (hrúbka) B, doplnené o priemer otvoru D1 v milimetroch. Vonkajší priemer A a výška určujú odtrhovú silu, otvor D1 určuje, akú skrutku cez magnet prevlečiete. Všetky tri hodnoty nájdete v parametroch každého produktu.
Otvor volíte podľa drieku skrutky. Otvor D1 3,4 mm sa hodí na skrutku M3, otvor 4,3 alebo 4,5 mm na skrutku M4. Pre uchytenie zarovno s povrchom použite skrutku so zápustnou kužeľovou hlavou, ktorá presne sadne do zápustky magnetu.
Valec s otvorom má spravidla zápustku pre hlavu skrutky, takže skrutka sadne zarovno s povrchom magnetu; je určený predovšetkým na priskrutkovanie. Medzikružie má rovný priebežný otvor bez zápustky a hodí sa aj na nasunutie na hriadeľ. Ak magnet potrebujete priskrutkovať zarovno s povrchom, voľte valec s otvorom.
Áno, mierne. Otvor v strede uberá časť pólovej plochy, ktorá drží, preto valec s otvorom drží o niečo menej než plný valec rovnakého priemeru. Rozdiel je zvyčajne malý, no pri výbere s ním rátajte a voľte magnet s rezervou, ideálne 2 až 3-krát vyššiu silu, než je udržiavaná hmotnosť.
Štandardný valec s otvorom triedy N pracuje bez straty sily približne do 80 °C. Pre vyššie teploty existujú triedy M (do 100 °C), H (do 120 °C), SH (do 150 °C), UH (do 180 °C) a EH (do 200 °C). Pri prekročení maximálnej pracovnej teploty magnet nevratne stráca časť sily. Pri trvalých teplotách nad 200 °C sú vhodnejšie samáriové magnety.
V kategórii neodymových valcov s otvorom nájdete valcové magnety so zápustkou na priskrutkovanie v akostiach N35 až N52, v širokej škále vonkajších priemerov a s otvormi D1 pre skrutky M3 a M4. Vďaka otvoru sa magnet uchytáva mechanicky, pevne a rozoberateľne, bez lepenia. Pri každom magnete uvádzame vonkajší priemer A, výšku B, priemer otvoru D1, akosť, odtrhovú silu, povrchovú úpravu aj maximálnu pracovnú teplotu.
